Корпус металлический ЩЭ-5-1 36 УХЛ3 IP31 IEK

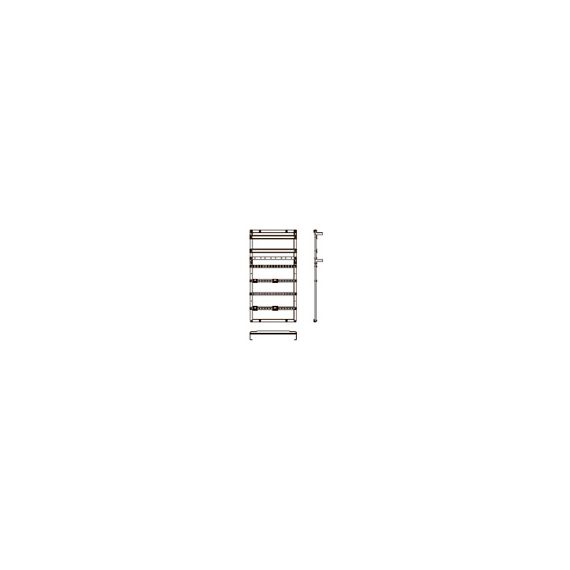

Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии. В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.

Характеристики изделия

Глубина, мм .......... 157
Номер цвета ral .......... 7035
Высота, мм .......... 1000
С монтажной платой .......... Да
Ширина, мм .......... 960
Цвет .......... Серый
Кол-во дверей шкафа .......... 3
Вес, кг .......... 18.9
Степень защиты - ip .......... Ip31
Материал .......... Сталь
С стеклянной дверью .......... Нет
Возможность состыковки друг с другом .......... Нет
Фактура поверхности .......... Iek_v0000104
Температура эксплуатации, °c .......... -60...40
Тип поверхности .......... Порошковая окраска
Встроен в стену .......... Да
Толщина металла, мм .......... 1
Количество модулей .......... 40
Возможность напольного монтажа .......... Нет
Угол открытия двери, ° .......... 105
Подходит для уличной установки .......... Нет
Климатическое исполнение .......... Ухл3
Поверхностный монтаж .......... Да
Возможность настенного монтажа .......... Да
