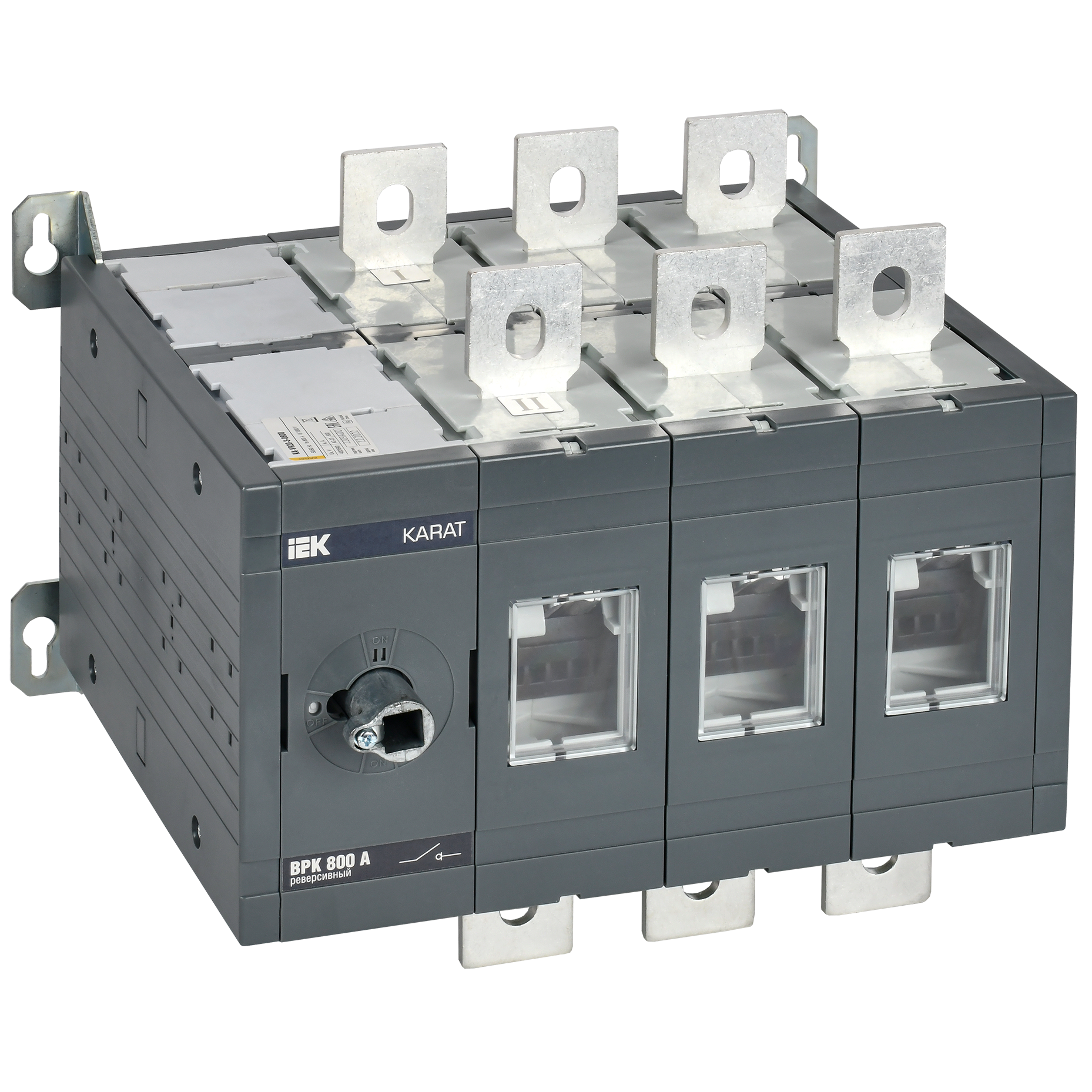

KARAT Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 800А IEK

Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве. Используются для оперативных включений и отключений участков электрических цепей. Базовые модели поставляются с 3 силовыми полюсами.

Характеристики изделия

Количество полюсов .......... 3
Номин раб напряжение, в .......... 690/400
Макс допустимое раб напряжение ue ac, в .......... 690
Номин напряжение постоян тока - dc, в .......... 440/220
Номин продолжительный ток iu, а .......... 800
Ширина, мм .......... 311
Номин кратковрем выдерж в течении 1 с ток icw, а .......... 20000
С защитой от прикосновения .......... Нет
Подходит для установки в распредел платы .......... Нет
Запираемый - -ая .......... Да
Максимальная частота коммутаций, циклов в час .......... 3
Степень защиты - ip .......... Ev006404
Степень защиты - ip передняя сторона .......... Ip00
Возможно расширение .......... Нет
Макс сечение входящего кабеля, мм² .......... 2x240
Мех износостойкость, циклов .......... 5000
Глубина корпуса, мм .......... 282
Модель или исполнение .......... С крышкой
Компактная версия выкл-разъединителя .......... Нет
Моторный привод встроенный .......... Нет
Климатическое исполнение .......... Iek_v0000009
С защитой от ошибочных действий .......... Нет
Подходит для фронтального монтажа .......... Да
Пригоден в кач предохранительного выкл .......... Нет
Глубина, мм .......... 282
Реверсивный переключатель .......... Да
Напряжение дополнит расцепителя .......... Нет
Подходит для напольного монтажа .......... Нет
Высота корпуса, мм .......... 160
Номин мощность в раб режиме при ac-23 400 в, квт .......... 0
Номин кратковременно выдерживаемый ток icw, ка .......... 20
Вид рукоятки ручного привода .......... Передняя поворотная
Электр износостойкость, циклов .......... 1000
Тип элемента управления .......... Поворотная позиционная ручка (с фиксацией)
Номин импульсное выдерживаемое напряжение, кв .......... 12
Момент затяжки винтов контактных зажимов, нм .......... 50...75
Подходит для фронт монтажа в центре .......... Да
Пригоден в качестве сервисного выкл-ля .......... Да
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Номин раб напряжение ue, в .......... 690/400
Относительная влажность воздуха .......... 90 %
Частота .......... Ev008013
Кол-во вспомогат переключающих контактов .......... 0
Высота, мм .......... 200
Количество первичных входов .......... 3
Подходит для аварийной остановки .......... Да
Количество соединений бол 25 мм² .......... 6
Наличие защиты от сверхтоков .......... Нет
Условный номин ток короткого замыкания iq, ка .......... 80
Подходит для выключателя-разъединителя .......... Да
Температура эксплуатации, °c .......... -40...50
Материал .......... Пластик
Номинальный ток, а .......... 800
Ремонтопригодность .......... Нет
Пригоден в кач устр аварийной остановки .......... Да
Общ количество соединений .......... 6
Расстояние между центрами зажимов 50 мм .......... Нет
Тип подключения силовой электрич цепи .......... Болтовое соединение
Подходит для количества полюсов .......... 3
Режим работы .......... Продолжительный
Пригоден в качестве главного выключателя .......... Да
Конструкция прибора .......... Распределитель на монтажной плате
Номин напряжение изоляции ui, в .......... 1000
Тип монтажа .......... На монтажную панель
Подходит для промежуточного монтажа .......... Нет
Ширина корпуса, мм .......... 311
Моторный привод - дополнительно .......... Нет
