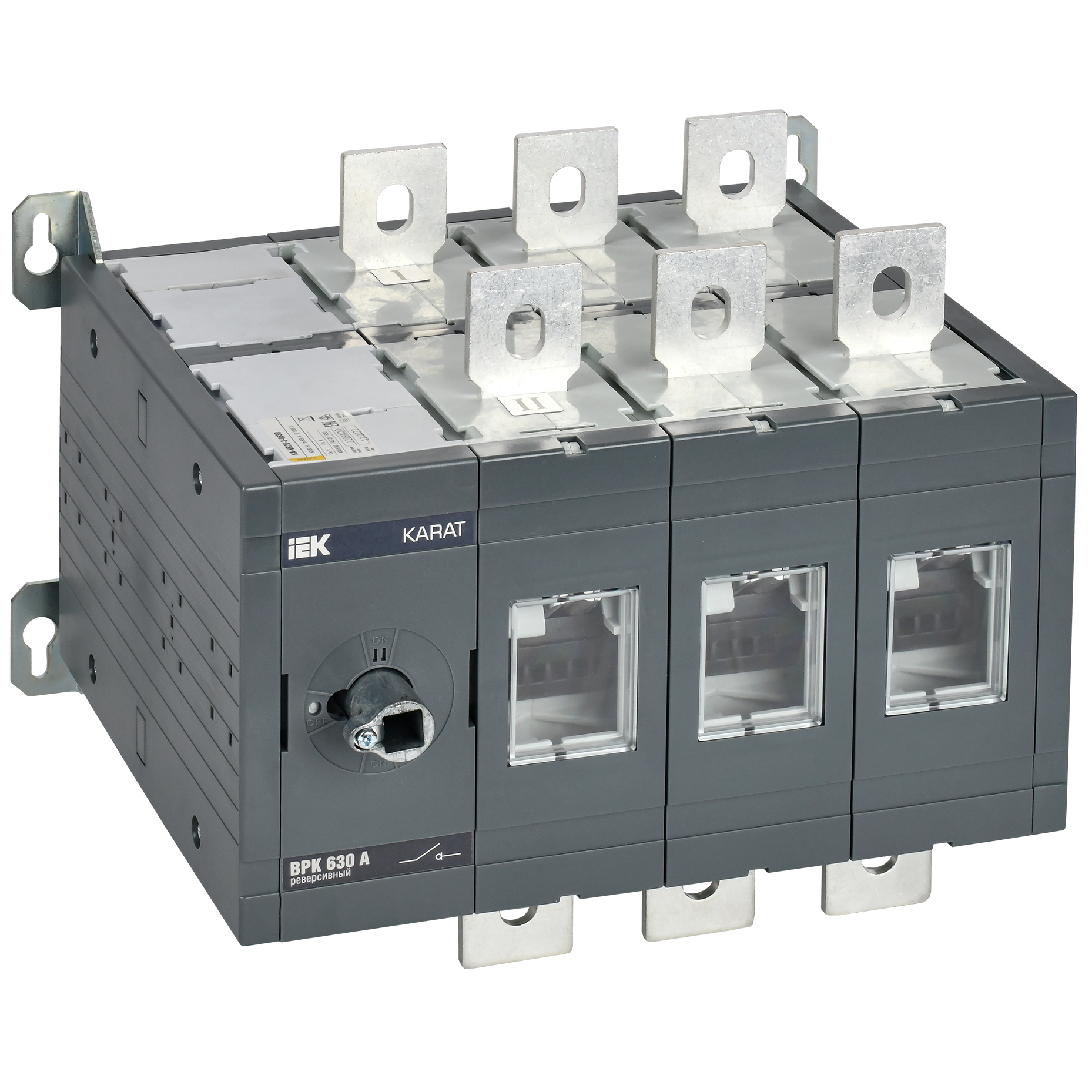

KARAT Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 630А IEK

Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве. Используются для оперативных включений и отключений участков электрических цепей. Базовые модели поставляются с 3 силовыми полюсами.

Характеристики изделия

Количество полюсов .......... 3
Номин раб напряжение, в .......... 690/400
Макс допустимое раб напряжение ue ac, в .......... 690
Номин напряжение постоян тока - dc, в .......... 440/220
Номин продолжительный ток iu, а .......... 630
Номин раб напряжение ue, в .......... 690/400
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Максимальная частота коммутаций, циклов в час .......... 3
Частота .......... Ev008013
Высота, мм .......... 200
Подходит для напольного монтажа .......... Нет
Подходит для выключателя-разъединителя .......... Да
Количество соединений бол 25 мм² .......... 6
Запираемый - -ая .......... Да
Тип элемента управления .......... Поворотная позиционная ручка (с фиксацией)
Тип монтажа .......... На монтажную панель
Моторный привод - дополнительно .......... Нет
Относительная влажность воздуха .......... 90 %
Климатическое исполнение .......... Iek_v0000009
Глубина корпуса, мм .......... 282
Тип подключения силовой электрич цепи .......... Болтовое соединение
Ширина корпуса, мм .......... 311
Температура эксплуатации, °c .......... -40...50
Общ количество соединений .......... 6
Ширина, мм .......... 311
Подходит для установки в распредел платы .......... Нет
Возможно расширение .......... Нет
Количество первичных входов .......... 3
Подходит для аварийной остановки .......... Да
Ремонтопригодность .......... Нет
Модель или исполнение .......... С крышкой
Степень защиты - ip .......... Ev006404
Электр износостойкость, циклов .......... 1000
Номин напряжение изоляции ui, в .......... 1000
Номинальный ток, а .......... 630
Реверсивный переключатель .......... Да
Подходит для фронт монтажа в центре .......... Да
С защитой от прикосновения .......... Нет
Подходит для фронтального монтажа .......... Да
Напряжение дополнит расцепителя .......... Нет
Подходит для количества полюсов .......... 3
Кол-во вспомогат переключающих контактов .......... 0
Материал .......... Пластик
С защитой от ошибочных действий .......... Нет
Моторный привод встроенный .......... Нет
Пригоден в качестве главного выключателя .......... Да
Пригоден в кач устр аварийной остановки .......... Да
Вид рукоятки ручного привода .......... Передняя поворотная
Номин кратковременно выдерживаемый ток icw, ка .......... 20
Пригоден в качестве сервисного выкл-ля .......... Да
Наличие защиты от сверхтоков .......... Нет
Глубина, мм .......... 282
Номин импульсное выдерживаемое напряжение, кв .......... 12
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Пригоден в кач предохранительного выкл .......... Нет
Номин мощность в раб режиме при ac-23 400 в, квт .......... 0
Мех износостойкость, циклов .......... 5000
Условный номин ток короткого замыкания iq, ка .......... 80
Макс сечение входящего кабеля, мм² .......... 2x185
Момент затяжки винтов контактных зажимов, нм .......... 50...75
Подходит для промежуточного монтажа .......... Нет
Номин кратковрем выдерж в течении 1 с ток icw, а .......... 20000
Расстояние между центрами зажимов 50 мм .......... Нет
Конструкция прибора .......... Распределитель на монтажной плате
Режим работы .......... Продолжительный
Высота корпуса, мм .......... 160
Степень защиты - ip передняя сторона .......... Ip00
Компактная версия выкл-разъединителя .......... Нет
