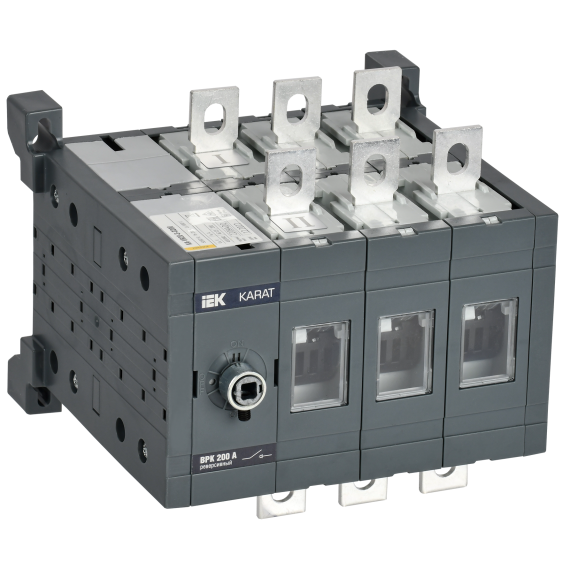

KARAT Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 200А IEK

Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве. Используются для оперативных включений и отключений участков электрических цепей. Базовые модели поставляются с 3 силовыми полюсами.

Характеристики изделия

Количество полюсов .......... 3
Номин раб напряжение, в .......... 690/400
Макс допустимое раб напряжение ue ac, в .......... 690
Номин напряжение постоян тока - dc, в .......... 440/220
Номин продолжительный ток iu, а .......... 200
Напряжение дополнит расцепителя .......... Нет
Подходит для аварийной остановки .......... Да
Подходит для промежуточного монтажа .......... Нет
Запираемый - -ая .......... Да
Номин мощность в раб режиме при ac-23 400 в, квт .......... 0
Модель или исполнение .......... С крышкой
Возможно расширение .......... Нет
С защитой от прикосновения .......... Нет
Моторный привод встроенный .......... Нет
Пригоден в качестве сервисного выкл-ля .......... Да
Расстояние между центрами зажимов 50 мм .......... Нет
Ремонтопригодность .......... Нет
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Климатическое исполнение .......... Iek_v0000009
Наличие защиты от сверхтоков .......... Нет
Материал .......... Пластик
Глубина, мм .......... 172
Реверсивный переключатель .......... Да
Подходит для установки в распредел платы .......... Нет
Условный номин ток короткого замыкания iq, ка .......... 80
Подходит для выключателя-разъединителя .......... Да
Максимальная частота коммутаций, циклов в час .......... 3
Вид рукоятки ручного привода .......... Передняя поворотная
Моторный привод - дополнительно .......... Нет
Номин кратковрем выдерж в течении 1 с ток icw, а .......... 8000
Макс сечение входящего кабеля, мм² .......... 95
Момент затяжки винтов контактных зажимов, нм .......... 22
Номин раб напряжение ue, в .......... 690/400
Степень защиты - ip .......... Ev006404
Тип элемента управления .......... Поворотная позиционная ручка (с фиксацией)
Ширина корпуса, мм .......... 170
Высота корпуса, мм .......... 100
Мех износостойкость, циклов .......... 8000
Компактная версия выкл-разъединителя .......... Нет
Частота .......... Ev008013
Конструкция прибора .......... Распределитель на монтажной плате
Глубина корпуса, мм .......... 172
Подходит для фронтального монтажа .......... Да
Пригоден в качестве главного выключателя .......... Да
Ширина, мм .......... 170
Электр износостойкость, циклов .......... 1500
Режим работы .......... Продолжительный
Подходит для количества полюсов .......... 3
Тип подключения силовой электрич цепи .......... Болтовое соединение
Температура эксплуатации, °c .......... -40...50
Тип монтажа .......... На монтажную панель
Номин напряжение изоляции ui, в .......... 1000
Номинальный ток, а .......... 200
Номин импульсное выдерживаемое напряжение, кв .......... 12
Кол-во вспомогат переключающих контактов .......... 0
Номин кратковременно выдерживаемый ток icw, ка .......... 8
Подходит для фронт монтажа в центре .......... Да
Общ количество соединений .......... 6
Количество соединений бол 25 мм² .......... 6
Количество первичных входов .......... 3
Пригоден в кач предохранительного выкл .......... Нет
Степень защиты - ip передняя сторона .......... Ip00
Относительная влажность воздуха .......... 90 %
Высота, мм .......... 150
Подходит для напольного монтажа .......... Нет
Пригоден в кач устр аварийной остановки .......... Да
Кол-во вспомогат норм разомкнутых-но конт .......... 0
С защитой от ошибочных действий .......... Нет
