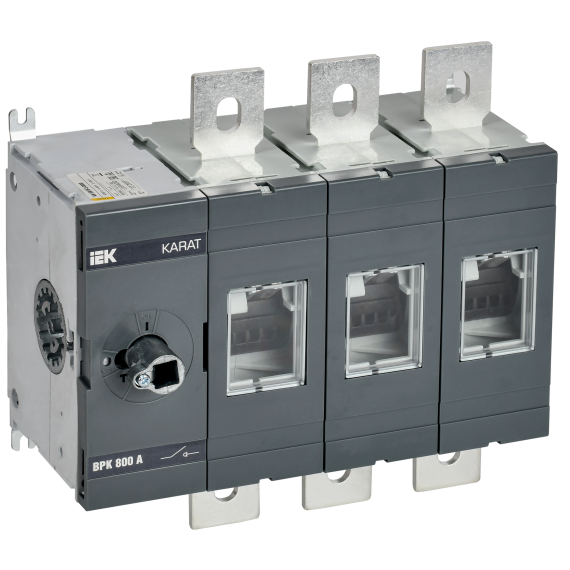

KARAT Выключатель-разъединитель ВРК без рукоятки управления 3P 800А IEK

Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве. Используются для оперативных включений и отключений участков электрических цепей. Базовые модели поставляются с 3 силовыми полюсами.

Характеристики изделия

Количество полюсов .......... 3
Номин раб напряжение, в .......... 690/400
Макс допустимое раб напряжение ue ac, в .......... 690
Номин напряжение постоян тока - dc, в .......... 440/220
Номин продолжительный ток iu, а .......... 800
Степень защиты - ip .......... Ev006404
Пригоден в качестве главного выключателя .......... Да
Тип подключения силовой электрич цепи .......... Болтовое соединение
Моторный привод встроенный .......... Нет
Расстояние между центрами зажимов 50 мм .......... Нет
Пригоден в кач устр аварийной остановки .......... Да
Подходит для выключателя-разъединителя .......... Да
Вид рукоятки ручного привода .......... Передняя поворотная
Номин напряжение изоляции ui, в .......... 1000
Ширина корпуса, мм .......... 266
Наличие защиты от сверхтоков .......... Нет
Электр износостойкость, циклов .......... 1000
Номин раб напряжение ue, в .......... 690/400
Пригоден в кач предохранительного выкл .......... Нет
Ремонтопригодность .......... Нет
Подходит для фронтального монтажа .......... Да
Пригоден в качестве сервисного выкл-ля .......... Да
Мех износостойкость, циклов .......... 5000
Подходит для установки в распредел платы .......... Нет
Вес, кг .......... 12,8
Подходит для промежуточного монтажа .......... Нет
Частота .......... Ev008013
Напряжение дополнит расцепителя .......... Нет
Общ количество соединений .......... 6
Количество соединений бол 25 мм² .......... 6
Возможно расширение .......... Да
Макс сечение входящего кабеля, мм² .......... 2x240
Количество первичных входов .......... 3
Максимальная частота коммутаций, циклов в час .......... 3
Компактная версия выкл-разъединителя .......... Нет
Номин мощность в раб режиме при ac-23 400 в, квт .......... 0
Номин кратковрем выдерж в течении 1 с ток icw, а .......... 20000
Тип элемента управления .......... Поворотная позиционная ручка (с фиксацией)
Температура эксплуатации, °c .......... -40...50
С защитой от ошибочных действий .......... Нет
Высота корпуса, мм .......... 160
Ширина, мм .......... 266
Климатическое исполнение .......... Iek_v0000009
Номинальный ток, а .......... 800
Глубина, мм .......... 141
Подходит для аварийной остановки .......... Да
Подходит для напольного монтажа .......... Нет
Высота, мм .......... 250
Конструкция прибора .......... Распределитель на монтажной плате
Номин кратковременно выдерживаемый ток icw, ка .......... 20
Кол-во вспомогат переключающих контактов .......... 0
Режим работы .......... Продолжительный
Подходит для фронт монтажа в центре .......... Да
Моторный привод - дополнительно .......... Нет
Запираемый - -ая .......... Да
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Номин импульсное выдерживаемое напряжение, кв .......... 12
Глубина корпуса, мм .......... 141
Модель или исполнение .......... С крышкой
Материал .......... Пластик
Реверсивный переключатель .......... Нет
Момент затяжки винтов контактных зажимов, нм .......... 50...75
С защитой от прикосновения .......... Нет
Подходит для количества полюсов .......... 3
Условный номин ток короткого замыкания iq, ка .......... 80
Тип монтажа .......... На монтажную панель
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Степень защиты - ip передняя сторона .......... Ip00
Относительная влажность воздуха .......... 90 %
