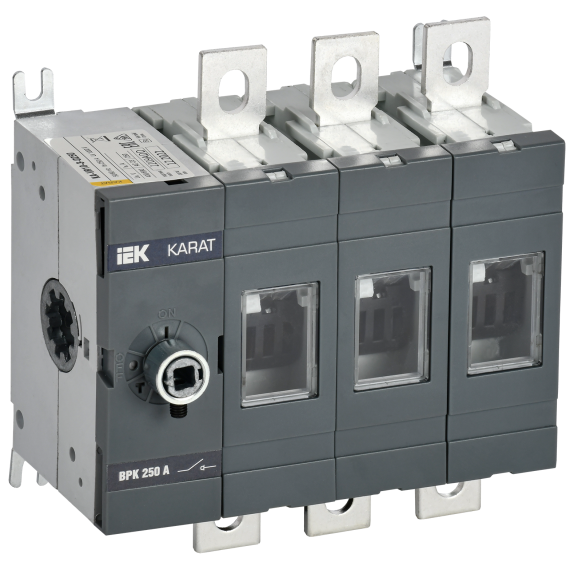

KARAT Выключатель-разъединитель ВРК без рукоятки управления 3P 250А IEK

Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве. Используются для оперативных включений и отключений участков электрических цепей. Базовые модели поставляются с 3 силовыми полюсами.

Характеристики изделия

Количество полюсов .......... 3
Номин раб напряжение, в .......... 690/400
Макс допустимое раб напряжение ue ac, в .......... 690
Номин напряжение постоян тока - dc, в .......... 440/220
Номин продолжительный ток iu, а .......... 250
Ширина корпуса, мм .......... 145
Максимальная частота коммутаций, циклов в час .......... 3
Модель или исполнение .......... С крышкой
Степень защиты - ip передняя сторона .......... Ip00
Ширина, мм .......... 145
Температура эксплуатации, °c .......... -40...50
Относительная влажность воздуха .......... 90 %
Вид рукоятки ручного привода .......... Передняя поворотная
Степень защиты - ip .......... Ev006404
Подходит для фронтального монтажа .......... Да
Номин импульсное выдерживаемое напряжение, кв .......... 12
Электр износостойкость, циклов .......... 1500
Напряжение дополнит расцепителя .......... Нет
Номин кратковременно выдерживаемый ток icw, ка .......... 8
С защитой от прикосновения .......... Нет
Вес, кг .......... 2,5
Количество соединений бол 25 мм² .......... 6
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Подходит для фронт монтажа в центре .......... Да
Номин напряжение изоляции ui, в .......... 1000
Компактная версия выкл-разъединителя .......... Нет
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Подходит для аварийной остановки .......... Да
Климатическое исполнение .......... Iek_v0000009
Глубина корпуса, мм .......... 86
Момент затяжки винтов контактных зажимов, нм .......... 22
Конструкция прибора .......... Распределитель на монтажной плате
Реверсивный переключатель .......... Нет
Глубина, мм .......... 86
Расстояние между центрами зажимов 50 мм .......... Нет
Запираемый - -ая .......... Да
Подходит для напольного монтажа .......... Нет
Подходит для выключателя-разъединителя .......... Да
Ремонтопригодность .......... Нет
Тип монтажа .......... На монтажную панель
Номин кратковрем выдерж в течении 1 с ток icw, а .......... 8000
Номинальный ток, а .......... 250
Тип подключения силовой электрич цепи .......... Болтовое соединение
Моторный привод встроенный .......... Нет
Номин мощность в раб режиме при ac-23 400 в, квт .......... 0
Возможно расширение .......... Да
Пригоден в кач устр аварийной остановки .......... Да
Частота .......... Ev008013
Моторный привод - дополнительно .......... Нет
Макс сечение входящего кабеля, мм² .......... 120
Материал .......... Пластик
Номин раб напряжение ue, в .......... 690/400
Мех износостойкость, циклов .......... 8000
Тип элемента управления .......... Поворотная позиционная ручка (с фиксацией)
Пригоден в качестве сервисного выкл-ля .......... Да
С защитой от ошибочных действий .......... Нет
Подходит для количества полюсов .......... 3
Подходит для промежуточного монтажа .......... Нет
Наличие защиты от сверхтоков .......... Нет
Количество первичных входов .......... 3
Кол-во вспомогат переключающих контактов .......... 0
Условный номин ток короткого замыкания iq, ка .......... 80
Режим работы .......... Продолжительный
Общ количество соединений .......... 6
Пригоден в кач предохранительного выкл .......... Нет
Пригоден в качестве главного выключателя .......... Да
Высота корпуса, мм .......... 100
Высота, мм .......... 150
Подходит для установки в распредел платы .......... Нет
