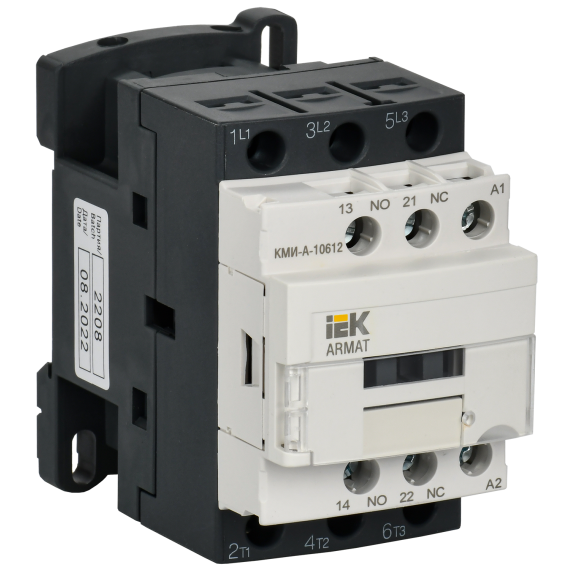

ARMAT Контактор КМИ-А-10612 LC1D 6А 110В/АС3 1NO/1NC IEK

Контакторы электромагнитные предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы серии КМИ-А соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).

Характеристики изделия

Номин рабочий ток ie при ac-3 400 в, а .......... 6
Номин коммутируем мощность при ac-3 400 в, квт .......... 4
Номин напряжение питания цепи управ us ac 50 гц, в .......... 110
Номин напряж питания цепи управ us пост тока dc, в .......... -
Номин рабочий ток ie при ac-1 400 в, а .......... 25
Типоисполнение электрон реле .......... Рти-1310
Ток термической стойкости ith-доп конт вц, а .......... 10
Условный тепловой ток ith при ас-1-гц, а .......... 18
Частота включений коммутац износост в час-гц .......... 3600
Кол-во вспомогат норм разомкнутых-но конт .......... 1
Климатическое исполнение .......... Ухл4
Крутящий момент при затягивании-гц, нм .......... 1.7
Частота включений механ износост в час-гц .......... 3600
Номин импульсное напряжение uimp-гц, кв .......... 6
Номин напряжение un-ac-доп конт вспом цепи, в .......... 690
Кол-во вспомогат норм замкнутых-нз конт .......... 1
Степень защиты - ip .......... Ip20
Условный ток короткого замыкания inc-гц, а .......... 1000
Макс кратковременная нагрузка-доп конт вц, а .......... 140
Глубина, мм .......... 86.0
Защита от сверхтоков-предохр gg-гц, а .......... 25
Мех износостойкость-гц, млн циклов .......... 15
Время срабатыв при размыкании-цу, мс .......... 19
Гибкий кабель без наконечника-гц, мм² .......... 4
Мощность рассеяния при ie ас-3-гц, вт .......... 0.20
Мех износоустойчивость-цу, млн ком циклов .......... 15.0
Мощность потреб катушки при срабатывании uc-цу, ва .......... 70.0
Жесткий кабель без наконечника-гц, мм² .......... 4
Высота, мм .......... 77.0
Коммут-ая износос-ть общий ресурс-гц, млн циклов .......... 2.1
Ширина, мм .......... 45.0
Кол-во норм замкн-нз силовых контактов .......... 0
Минимальная вкл способность umin-доп конт вц, а .......... 17
Мощность потреб катушки при удержании uc-цу, ва .......... 7.0
Диапазон напряж срабатывания-цу .......... 0,8...1,1
Световая индикациия .......... Нет
Макс кратковременная нагрузка-гц, а .......... 210
Время срабатыв при замыкании-цу, мс .......... 22
Защита от сверхтоков-предохр gg-доп конт вц, а .......... 10
Кол-во норм разомкнутых-но силовых конт .......... 3
Тип напряжения управления .......... Переменный (ac)
Модульное исполнение .......... Нет
Минимальная вкл способность imin-доп конт вц, ма .......... 0
Мощность рассеяния при ie ас-1-гц, вт .......... 1.56
Номин раб напряжение переменного тока ue-гц, в .......... 690
Диапазон напряж отпускания-цу .......... 0,3...0,6
Номин напряжение изоляции ui-доп конт вц, в .......... 690
Номин напряжение изоляции ui-гц, в .......... 690
Температура эксплуатации, °c .......... -25...50
Тип подключения силовой электрич цепи .......... Винтовое соединение
