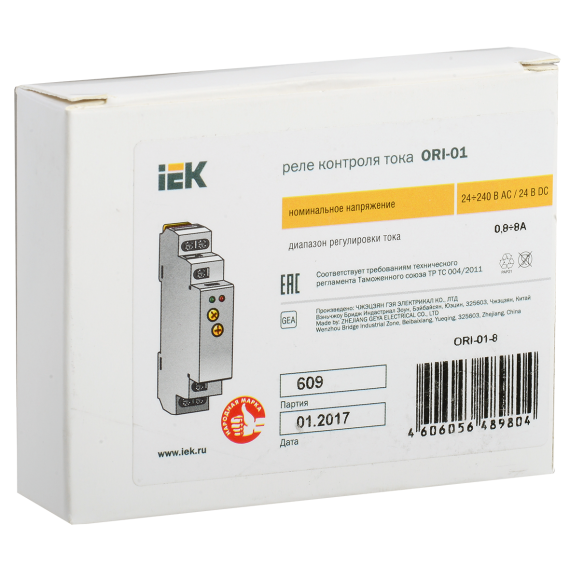

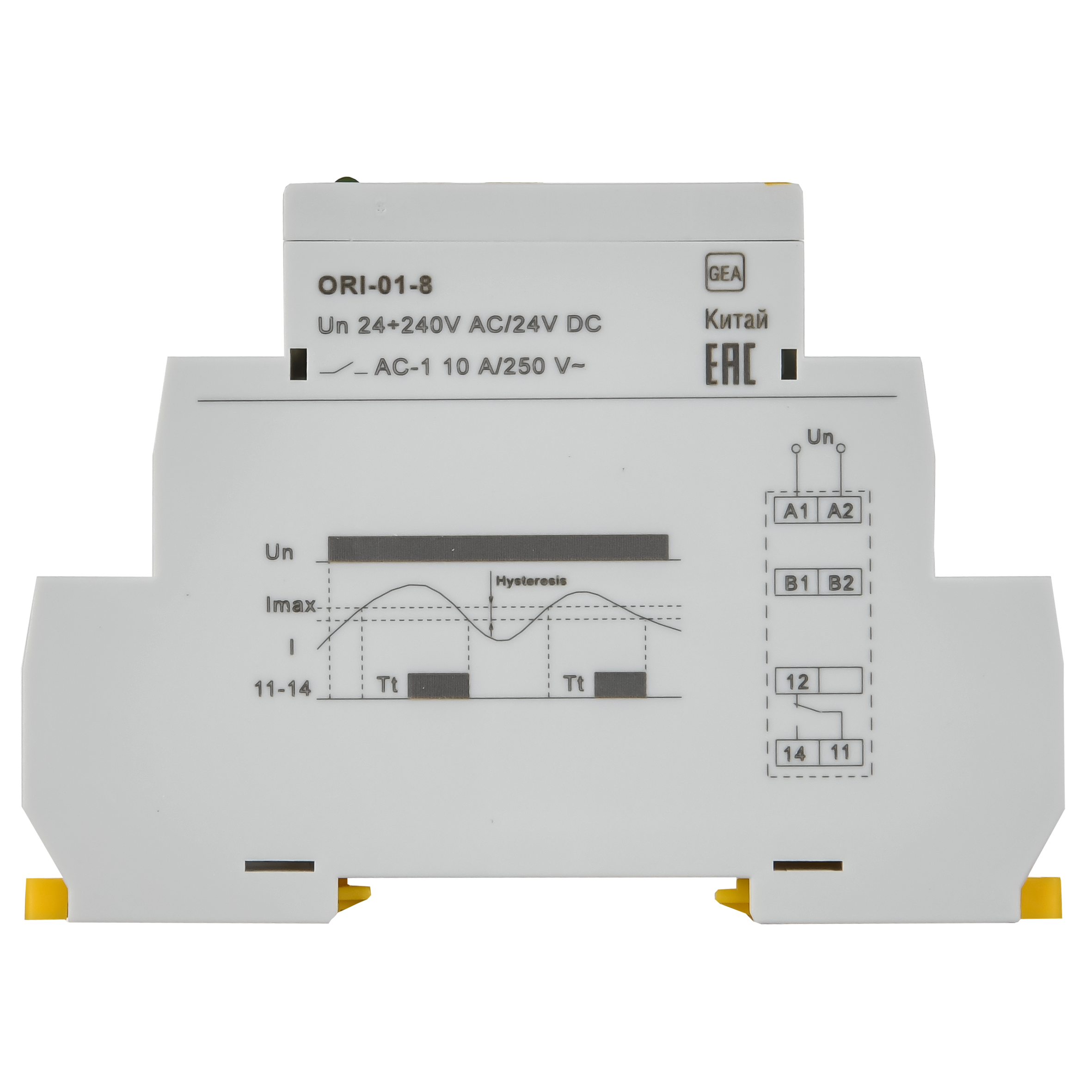

Реле контроля тока ORI 0,8-8А 24-240В AC/24В DC IEK
820477
Код товара820477
Описание
Предназначено для контроля параметров электрического тока в сети и передачи команды исполнительным элементам.
Тип напряжения управления .......... Перемен./постоян. (ac/dc)
Номин напряжение питания цепи управ us ac 50 гц, в .......... 24...240
Номин напряж питания цепи управ us пост тока dc, в .......... 24
Количество групп переключающих контактов .......... 1
Количество переключающих контактов .......... 0
Номин ток контактных групп при ас-1, а .......... 10
Степень загрязнения .......... 2
Гистерезис, процентов .......... 5
Контроль макс постоян тока .......... Нет
Контроль мин однофазного тока .......... Да
Номин напряжение контактной группы, в .......... 250в ас /24 dc
Тип монтажа .......... Din-рейка (стандарт) 35 мм
Высота, мм .......... 90
Степень защиты ip клеммы .......... Ip20
Индикатор срабатывания реле .......... Красный светодиод (r)
Предельные значения допусков, процентов .......... 5
Индикатор наличия напряжения .......... Зелёный светодиод (un)
Степень защиты ip лицевая панель .......... Ip40
Электр износостойкость, циклов .......... 10^6
Контроль макс трехфазного тока .......... Нет
Вес, кг .......... 0,062
Категория перенапряжения .......... 3
Ремонтопригодность .......... Нет
Погрешность настройки, процентов .......... ± 5
Макс сечение многожил кабеля с наконечниками, мм² .......... 1х2,5
Контроль мин трехфазного тока .......... Нет
Мех износостойкость, циклов .......... 10^7
Глубина, мм .......... 64
Мин задержка на включение, с .......... 0.1
Кол-во норм разомкнутых - но контактов .......... 0
Макс задержка на включение, с .......... 10
Диапазон отклонения напряж питания, процентов .......... -15...10
Диапазон частоты питающего напряжения, гц .......... 50/60 ± 0,2
Контроль макс однофазного тока .......... Да
Функция гистерезиса трехфазного напряж .......... Нет
Рабочее положение .......... Любое
Функция гистерезиса однофазного напряж .......... Да
Ширина, мм .......... 18
Потребляемая мощность .......... Ac 0,09...3 ва / dc 0,05...1,5 вт
Температура эксплуатации, °c .......... -20...55
Мин задержка на отключение, с .......... -
Макс сечение одножильного кабеля, мм² .......... 1х2,5
Кол-во нормально замкнутых - нз контактов .......... 0
Макс задержка на отключение, с .......... -
Контроль мин постоян тока .......... Нет
Напряжение питания, в .......... 24...240 в ac / 24 в
Характеристики изделия
Диапазон измеряемого тока, а .......... 0,8...8Тип напряжения управления .......... Перемен./постоян. (ac/dc)
Номин напряжение питания цепи управ us ac 50 гц, в .......... 24...240
Номин напряж питания цепи управ us пост тока dc, в .......... 24
Количество групп переключающих контактов .......... 1
Количество переключающих контактов .......... 0
Номин ток контактных групп при ас-1, а .......... 10
Степень загрязнения .......... 2
Гистерезис, процентов .......... 5
Контроль макс постоян тока .......... Нет
Контроль мин однофазного тока .......... Да
Номин напряжение контактной группы, в .......... 250в ас /24 dc
Тип монтажа .......... Din-рейка (стандарт) 35 мм
Высота, мм .......... 90
Степень защиты ip клеммы .......... Ip20
Индикатор срабатывания реле .......... Красный светодиод (r)
Предельные значения допусков, процентов .......... 5
Индикатор наличия напряжения .......... Зелёный светодиод (un)
Степень защиты ip лицевая панель .......... Ip40
Электр износостойкость, циклов .......... 10^6
Контроль макс трехфазного тока .......... Нет
Вес, кг .......... 0,062
Категория перенапряжения .......... 3
Ремонтопригодность .......... Нет
Погрешность настройки, процентов .......... ± 5
Макс сечение многожил кабеля с наконечниками, мм² .......... 1х2,5
Контроль мин трехфазного тока .......... Нет
Мех износостойкость, циклов .......... 10^7
Глубина, мм .......... 64
Мин задержка на включение, с .......... 0.1
Кол-во норм разомкнутых - но контактов .......... 0
Макс задержка на включение, с .......... 10
Диапазон отклонения напряж питания, процентов .......... -15...10
Диапазон частоты питающего напряжения, гц .......... 50/60 ± 0,2
Контроль макс однофазного тока .......... Да
Функция гистерезиса трехфазного напряж .......... Нет
Рабочее положение .......... Любое
Функция гистерезиса однофазного напряж .......... Да
Ширина, мм .......... 18
Потребляемая мощность .......... Ac 0,09...3 ва / dc 0,05...1,5 вт
Температура эксплуатации, °c .......... -20...55
Мин задержка на отключение, с .......... -
Макс сечение одножильного кабеля, мм² .......... 1х2,5
Кол-во нормально замкнутых - нз контактов .......... 0
Макс задержка на отключение, с .......... -
Контроль мин постоян тока .......... Нет
Напряжение питания, в .......... 24...240 в ac / 24 в
Особенности
Массо-габаритные характеристики
Вес, кг
0.093
Единица измерения
шт
Объем, м3
0.000225
Общие характеристики
Гарантия
12 мес
Срок службы
60 мес
Страна происхождения
Китай
Код товара
820477
Производитель
IEK
Артикул производителя
ORI-01-8
Основные характеристики
Диапазон измерения тока, А
0,8...8
Количество НЗ контактов
0
Количество НО контактов
0
Количество переключающих контактов
0
Дополнительные характеристики
Высота, мм
90
Глубина, мм
64
Крепление
din-рейка (стандарт) 35 мм
Масса, кг
0,062
Напряжение питания
24...240 в ac / 24 в
Ширина, мм
18
