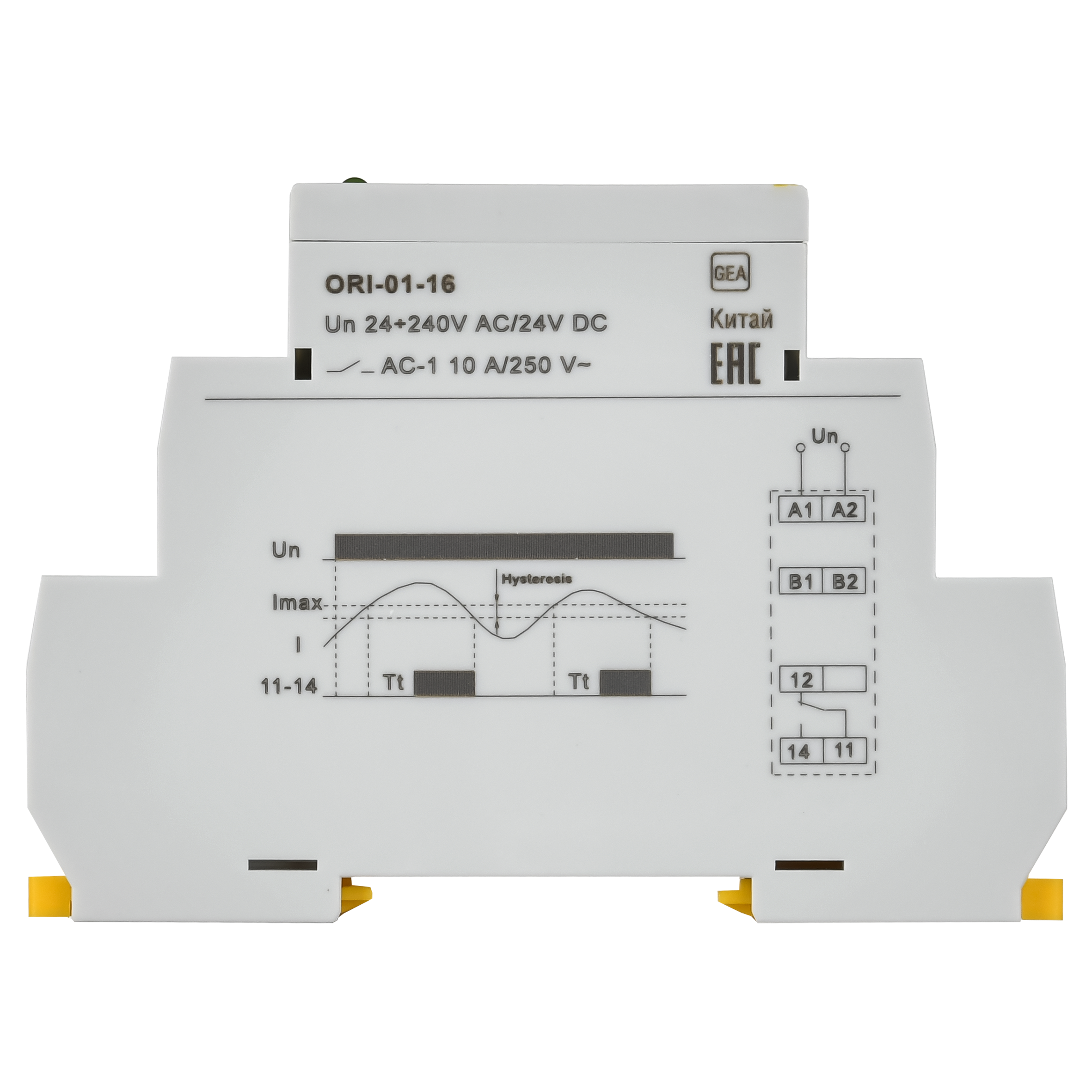

Реле контроля тока ORI 1,6-16А 24-240В AC/24В DC IEK
820474
Код товара820474
Описание
Предназначено для контроля параметров электрического тока в сети и передачи команды исполнительным элементам.
Тип напряжения управления .......... Перемен./постоян. (ac/dc)
Номин напряжение питания цепи управ us ac 50 гц, в .......... 24...240
Номин напряж питания цепи управ us пост тока dc, в .......... 24
Количество групп переключающих контактов .......... 1
Количество переключающих контактов .......... 0
Номин ток контактных групп при ас-1, а .......... 10
Напряжение питания, в .......... 24...240 в ac / 24 в
Рабочее положение .......... Любое
Ширина, мм .......... 18
Контроль макс постоян тока .......... Нет
Степень защиты ip клеммы .......... Ip20
Потребляемая мощность .......... Ac 0,09...3 ва / dc 0,05...1,5 вт
Предельные значения допусков, процентов .......... 5
Мин задержка на включение, с .......... 0.1
Функция гистерезиса трехфазного напряж .......... Нет
Степень защиты ip лицевая панель .......... Ip40
Макс задержка на включение, с .......... 10
Гистерезис, процентов .......... 5
Контроль мин однофазного тока .......... Да
Контроль макс однофазного тока .......... Да
Диапазон отклонения напряж питания, процентов .......... -15...10
Высота, мм .......... 90
Контроль мин трехфазного тока .......... Нет
Температура эксплуатации, °c .......... -20...55
Мин задержка на отключение, с .......... -
Контроль макс трехфазного тока .......... Нет
Индикатор срабатывания реле .......... Красный светодиод (r)
Категория перенапряжения .......... 3
Тип монтажа .......... Din-рейка (стандарт) 35 мм
Диапазон частоты питающего напряжения, гц .......... 50/60 ± 0,2
Вес, кг .......... 0,062
Глубина, мм .......... 64
Степень загрязнения .......... 2
Контроль мин постоян тока .......... Нет
Кол-во нормально замкнутых - нз контактов .......... 0
Номин напряжение контактной группы, в .......... 250в ас /24 dc
Макс задержка на отключение, с .......... -
Погрешность настройки, процентов .......... ± 5
Кол-во норм разомкнутых - но контактов .......... 0
Электр износостойкость, циклов .......... 10^6
Функция гистерезиса однофазного напряж .......... Да
Мех износостойкость, циклов .......... 10^7
Макс сечение одножильного кабеля, мм² .......... 1х2,5
Индикатор наличия напряжения .......... Зелёный светодиод (un)
Макс сечение многожил кабеля с наконечниками, мм² .......... 1х2,5
Ремонтопригодность .......... Нет
Характеристики изделия
Диапазон измеряемого тока, а .......... 1,6...16Тип напряжения управления .......... Перемен./постоян. (ac/dc)
Номин напряжение питания цепи управ us ac 50 гц, в .......... 24...240
Номин напряж питания цепи управ us пост тока dc, в .......... 24
Количество групп переключающих контактов .......... 1
Количество переключающих контактов .......... 0
Номин ток контактных групп при ас-1, а .......... 10
Напряжение питания, в .......... 24...240 в ac / 24 в
Рабочее положение .......... Любое
Ширина, мм .......... 18
Контроль макс постоян тока .......... Нет
Степень защиты ip клеммы .......... Ip20
Потребляемая мощность .......... Ac 0,09...3 ва / dc 0,05...1,5 вт
Предельные значения допусков, процентов .......... 5
Мин задержка на включение, с .......... 0.1
Функция гистерезиса трехфазного напряж .......... Нет
Степень защиты ip лицевая панель .......... Ip40
Макс задержка на включение, с .......... 10
Гистерезис, процентов .......... 5
Контроль мин однофазного тока .......... Да
Контроль макс однофазного тока .......... Да
Диапазон отклонения напряж питания, процентов .......... -15...10
Высота, мм .......... 90
Контроль мин трехфазного тока .......... Нет
Температура эксплуатации, °c .......... -20...55
Мин задержка на отключение, с .......... -
Контроль макс трехфазного тока .......... Нет
Индикатор срабатывания реле .......... Красный светодиод (r)
Категория перенапряжения .......... 3
Тип монтажа .......... Din-рейка (стандарт) 35 мм
Диапазон частоты питающего напряжения, гц .......... 50/60 ± 0,2
Вес, кг .......... 0,062
Глубина, мм .......... 64
Степень загрязнения .......... 2
Контроль мин постоян тока .......... Нет
Кол-во нормально замкнутых - нз контактов .......... 0
Номин напряжение контактной группы, в .......... 250в ас /24 dc
Макс задержка на отключение, с .......... -
Погрешность настройки, процентов .......... ± 5
Кол-во норм разомкнутых - но контактов .......... 0
Электр износостойкость, циклов .......... 10^6
Функция гистерезиса однофазного напряж .......... Да
Мех износостойкость, циклов .......... 10^7
Макс сечение одножильного кабеля, мм² .......... 1х2,5
Индикатор наличия напряжения .......... Зелёный светодиод (un)
Макс сечение многожил кабеля с наконечниками, мм² .......... 1х2,5
Ремонтопригодность .......... Нет
Особенности
Массо-габаритные характеристики
Вес, кг
0.092
Единица измерения
шт
Объем, м3
0.000225
Общие характеристики
Гарантия
12 мес
Срок службы
60 мес
Страна происхождения
Китай
Код товара
820474
Производитель
IEK
Артикул производителя
ORI-01-16
Основные характеристики
Диапазон измерения тока, А
1,6...16
Количество НЗ контактов
0
Количество НО контактов
0
Количество переключающих контактов
0
Дополнительные характеристики
Высота, мм
90
Глубина, мм
64
Крепление
din-рейка (стандарт) 35 мм
Масса, кг
0,062
Напряжение питания
24...240 в ac / 24 в
Ширина, мм
18
