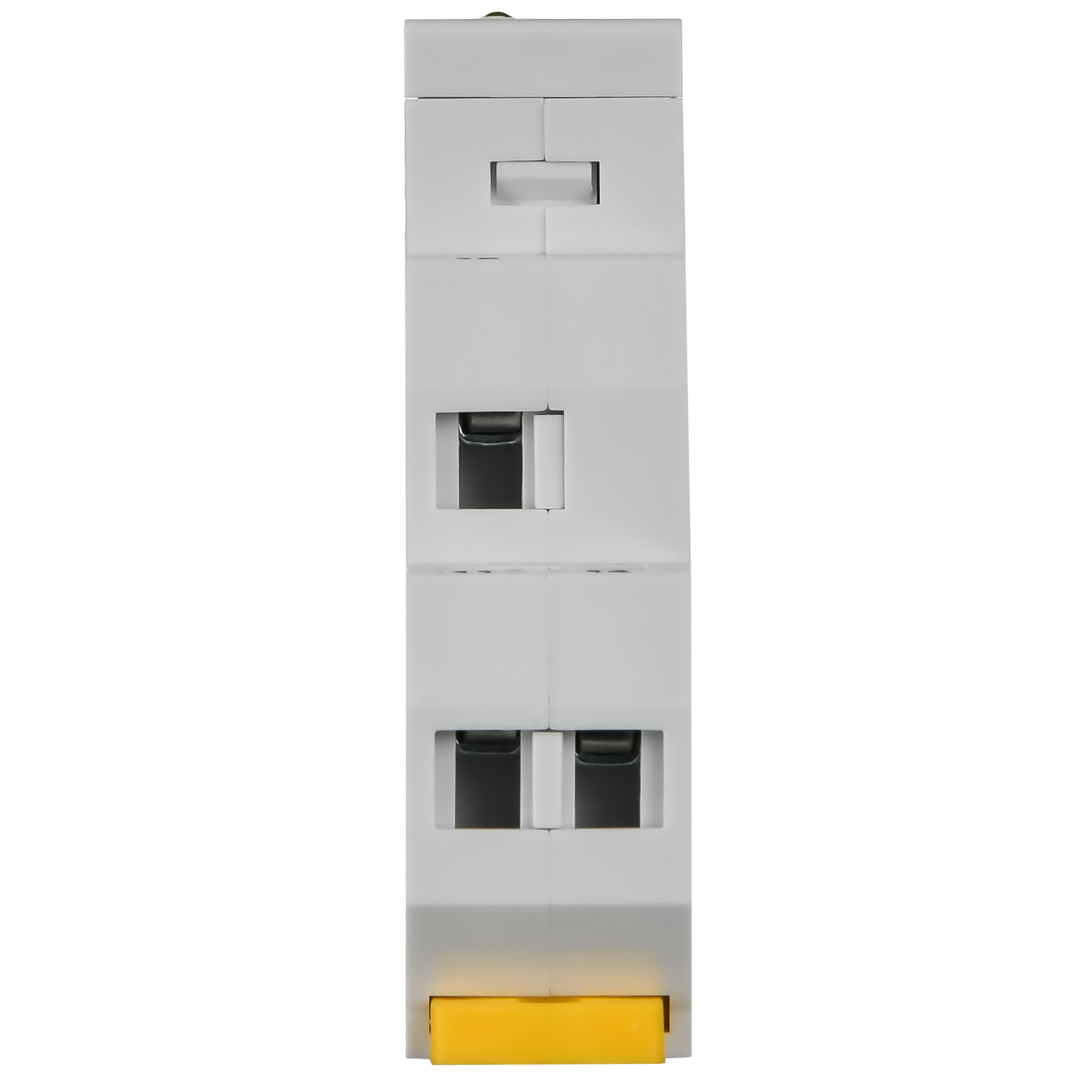

Реле контроля напряжения ORV с блокировкой однофазное 220В AC IEK
820508
Код товара820508
Описание
Предназначено для контроля параметров напряжения сети и выдачи команды исполнительным элементам.
Диапазон измеряемого напряжения №2, в .......... 260
Тип напряжения управления .......... Переменный (ac)
Номин напряжение, в .......... 220 ас
Номин напряжение питания цепи управ us ac 50 гц, в .......... 220
Номин ток контактных групп при ас-1, а .......... 10
Выдержка времени, с .......... (0,1÷10) ± 10%
Контроль макс однофазного напряжения .......... Да
Электр износостойкость, циклов .......... 10^6
Ширина, мм .......... 18
Функция гистерезиса для напряж при пост токе .......... Нет
Категория перенапряжения .......... 3
Контроль мин трехфазного напряжения .......... Нет
Рабочее положение .......... Любое
Мех износостойкость, циклов .......... 10^7
Количество переключающих контактов .......... 1
Вес, кг .......... 0,059
Контроль макс напряжения при постоян токе .......... Нет
Контроль мин однофазного напряжения .......... Да
Температура эксплуатации, °c .......... +20...+55
Диапазон частоты питающего напряжения, гц .......... 45...65
Номин напряж питания цепи управ us пост тока dc, в .......... -
Номин напряжение контактной группы, в .......... 250 ас / 24 dc
Макс сечение одножильного кабеля, мм² .......... 1х2,5
Ремонтопригодность .......... Нет
Степень загрязнения .......... 2
Контроль макс трехфазного напряжения .......... Нет
Контроль мин напряжения при постоян токе .......... Нет
Глубина, мм .......... 64
Мин задержка на включение, с .......... 0.5
Степень защиты ip клеммы .......... Ip20
Макс сечение многожил кабеля с наконечниками, мм² .......... 1х2,5
Тип монтажа .......... Din-рейка (стандарт) 35 мм
Гистерезис, процентов .......... 5 ...20
Высота, мм .......... 90
Погрешность измерений, процентов .......... ±1
Погрешность настройки, процентов .......... ± 5
Индикатор срабатывания реле .......... Красный светодиод (r)
Степень защиты ip лицевая панель .......... Ip40
Индикатор наличия напряжения .......... Зелёный светодиод (un)
Характеристики изделия
Диапазон измеряемого напряжения №1, в .......... 180Диапазон измеряемого напряжения №2, в .......... 260
Тип напряжения управления .......... Переменный (ac)
Номин напряжение, в .......... 220 ас
Номин напряжение питания цепи управ us ac 50 гц, в .......... 220
Номин ток контактных групп при ас-1, а .......... 10
Выдержка времени, с .......... (0,1÷10) ± 10%
Контроль макс однофазного напряжения .......... Да
Электр износостойкость, циклов .......... 10^6
Ширина, мм .......... 18
Функция гистерезиса для напряж при пост токе .......... Нет
Категория перенапряжения .......... 3
Контроль мин трехфазного напряжения .......... Нет
Рабочее положение .......... Любое
Мех износостойкость, циклов .......... 10^7
Количество переключающих контактов .......... 1
Вес, кг .......... 0,059
Контроль макс напряжения при постоян токе .......... Нет
Контроль мин однофазного напряжения .......... Да
Температура эксплуатации, °c .......... +20...+55
Диапазон частоты питающего напряжения, гц .......... 45...65
Номин напряж питания цепи управ us пост тока dc, в .......... -
Номин напряжение контактной группы, в .......... 250 ас / 24 dc
Макс сечение одножильного кабеля, мм² .......... 1х2,5
Ремонтопригодность .......... Нет
Степень загрязнения .......... 2
Контроль макс трехфазного напряжения .......... Нет
Контроль мин напряжения при постоян токе .......... Нет
Глубина, мм .......... 64
Мин задержка на включение, с .......... 0.5
Степень защиты ip клеммы .......... Ip20
Макс сечение многожил кабеля с наконечниками, мм² .......... 1х2,5
Тип монтажа .......... Din-рейка (стандарт) 35 мм
Гистерезис, процентов .......... 5 ...20
Высота, мм .......... 90
Погрешность измерений, процентов .......... ±1
Погрешность настройки, процентов .......... ± 5
Индикатор срабатывания реле .......... Красный светодиод (r)
Степень защиты ip лицевая панель .......... Ip40
Индикатор наличия напряжения .......... Зелёный светодиод (un)
Особенности
Массо-габаритные характеристики
Вес, кг
0.083
Единица измерения
шт
Объем, м3
0.000225
Общие характеристики
Гарантия
12 мес
Срок службы
60 мес
Страна происхождения
Китай
Код товара
820508
Производитель
IEK
Артикул производителя
ORV-01-A220
Основные характеристики
Количество переключающих контактов
1
Дополнительные характеристики
Высота, мм
90
Глубина, мм
64
Крепление
din-рейка (стандарт) 35 мм
Масса, кг
0,059
Номинальное напряжение (В)
220 ас
Рабочее положение
любое
Ширина, мм
18
