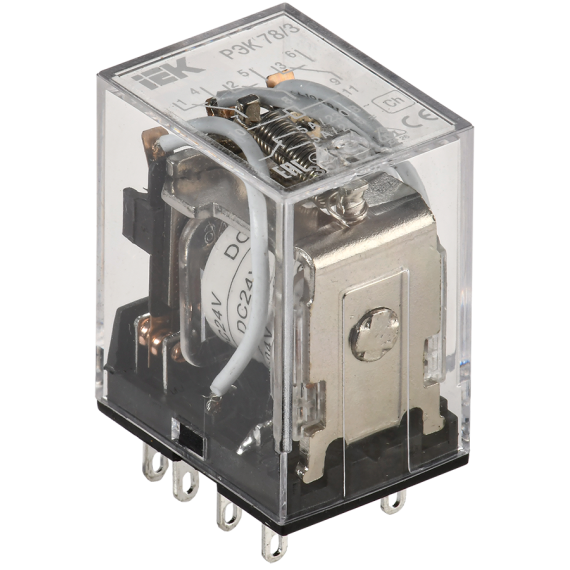

Реле РЭК78/3(MY3) 5А 24В DC IEK
820544
Код товара820544
Описание
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Тип напряжения управления .......... Постоянный (dc)
Номин напряж питания цепи управ us пост тока dc, в .......... 24
Номин напряжение питания цепи управ us ac 50 гц, в .......... -
Количество переключающих контактов .......... 3
Номин ток, а .......... 5
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Нет
Тип присоед разъема .......... Iek_v0000175
Тип подключения .......... Плоское разъёмное соединение
Кол-во норм разомкнутых - но контактов .......... 3
Мощность катушки управления при dc 12 в, вт .......... 0.9
Ток потребляемый катушкой при ac 24 в, ма .......... 65.0
Со съемными зажимами .......... Нет
Сопротивление изоляции, мом .......... ≥ 100
Мех износостойкость, циклов .......... ≥ 10^7
Тип управления или переключения .......... Моностабильное
Ток потребляемый катушкой при dc 12 в, ма .......... 75.0
Высота, мм .......... 42
Глубина, мм .......... 27
Климатическое исполнение .......... Iek_v0000172
Мощность катушки управления при dc 24 в, вт .......... 1.0
Мощность катушки управления при ac 12 в, ва .......... 1.4
В комплекте с розеткой .......... Нет
Мощность катушки управления при ac 24 в, ва .......... 1.6
Ток потребляемый катушкой при ac 12 в, ма .......... 115.0
Номин раб напряжение ac контактов, в .......... 230
Мощность катушки управления при ac 230 в, ва .......... 1.7
Ток потребляемый катушкой при dc 24 в, ма .......... 40.0
Электр износостойкость, циклов .......... ≥ 10^5
Кол-во нормально замкнутых - нз контактов .......... 3
Температура эксплуатации, °c .......... -45...40
С перекидными контактами .......... Нет
Ширина, мм .......... 20.5
Полюсность .......... Определенная полюсность
Номин раб напряжение dc контактов, в .......... 24
Ток потребляемый катушкой при ac 230 в, ма .......... 7.5
Характеристики изделия
Степень защиты - ip .......... Ip40Тип напряжения управления .......... Постоянный (dc)
Номин напряж питания цепи управ us пост тока dc, в .......... 24
Номин напряжение питания цепи управ us ac 50 гц, в .......... -
Количество переключающих контактов .......... 3
Номин ток, а .......... 5
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Нет
Тип присоед разъема .......... Iek_v0000175
Тип подключения .......... Плоское разъёмное соединение
Кол-во норм разомкнутых - но контактов .......... 3
Мощность катушки управления при dc 12 в, вт .......... 0.9
Ток потребляемый катушкой при ac 24 в, ма .......... 65.0
Со съемными зажимами .......... Нет
Сопротивление изоляции, мом .......... ≥ 100
Мех износостойкость, циклов .......... ≥ 10^7
Тип управления или переключения .......... Моностабильное
Ток потребляемый катушкой при dc 12 в, ма .......... 75.0
Высота, мм .......... 42
Глубина, мм .......... 27
Климатическое исполнение .......... Iek_v0000172
Мощность катушки управления при dc 24 в, вт .......... 1.0
Мощность катушки управления при ac 12 в, ва .......... 1.4
В комплекте с розеткой .......... Нет
Мощность катушки управления при ac 24 в, ва .......... 1.6
Ток потребляемый катушкой при ac 12 в, ма .......... 115.0
Номин раб напряжение ac контактов, в .......... 230
Мощность катушки управления при ac 230 в, ва .......... 1.7
Ток потребляемый катушкой при dc 24 в, ма .......... 40.0
Электр износостойкость, циклов .......... ≥ 10^5
Кол-во нормально замкнутых - нз контактов .......... 3
Температура эксплуатации, °c .......... -45...40
С перекидными контактами .......... Нет
Ширина, мм .......... 20.5
Полюсность .......... Определенная полюсность
Номин раб напряжение dc контактов, в .......... 24
Ток потребляемый катушкой при ac 230 в, ма .......... 7.5
Особенности
Массо-габаритные характеристики
Вес, кг
0.0325
Единица измерения
шт
Объем, м3
0.000081
Общие характеристики
Гарантия
36 мес
Срок службы
120 мес
Страна происхождения
Китай
Код товара
820544
Производитель
IEK
Артикул производителя
RRP20-3-05-024D
Основные характеристики
Количество НЗ контактов
3
Количество НО контактов
3
Количество переключающих контактов
3
Дополнительные характеристики
Высота, мм
42
Глубина, мм
27
Наличие индикатора (сигнальной лампы)
нет
Степень защиты
ip40
Тип подключения
плоское разъёмное соединение
Ширина, мм
20.5
