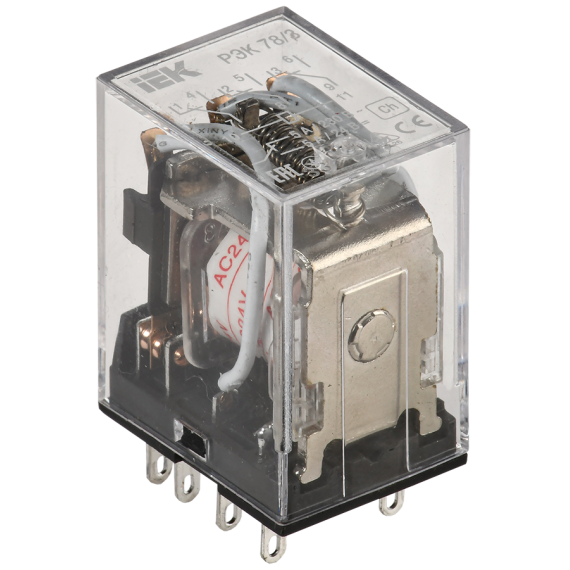

Реле РЭК78/3(MY3) 5А 24В AC IEK
820542
Код товара820542
Описание
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Номин напряж питания цепи управ us пост тока dc, в .......... -
Номин напряжение питания цепи управ us ac 50 гц, в .......... 24
Количество переключающих контактов .......... 3
Номин ток, а .......... 5
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Нет
Тип присоед разъема .......... Iek_v0000175
Тип подключения .......... Плоское разъёмное соединение
Ток потребляемый катушкой при ac 230 в, ма .......... 7.5
Со съемными зажимами .......... Нет
Мех износостойкость, циклов .......... ≥ 10^7
Ток потребляемый катушкой при dc 12 в, ма .......... 75.0
Климатическое исполнение .......... Iek_v0000172
В комплекте с розеткой .......... Нет
Ток потребляемый катушкой при ac 24 в, ма .......... 65.0
Высота, мм .......... 42
Полюсность .......... Определенная полюсность
С перекидными контактами .......... Нет
Степень защиты - ip .......... Ip40
Тип управления или переключения .......... Моностабильное
Ток потребляемый катушкой при ac 12 в, ма .......... 115.0
Ток потребляемый катушкой при dc 24 в, ма .......... 40.0
Кол-во нормально замкнутых - нз контактов .......... 3
Номин раб напряжение dc контактов, в .......... 24
Сопротивление изоляции, мом .......... ≥ 100
Мощность катушки управления при ac 230 в, ва .......... 1.7
Электр износостойкость, циклов .......... ≥ 10^5
Мощность катушки управления при dc 12 в, вт .......... 0.9
Кол-во норм разомкнутых - но контактов .......... 3
Мощность катушки управления при dc 24 в, вт .......... 1.0
Номин раб напряжение ac контактов, в .......... 230
Мощность катушки управления при ac 12 в, ва .......... 1.4
Температура эксплуатации, °c .......... -45...40
Мощность катушки управления при ac 24 в, ва .......... 1.6
Ширина, мм .......... 20.5
Глубина, мм .......... 27
Характеристики изделия
Тип напряжения управления .......... Переменный (ac)Номин напряж питания цепи управ us пост тока dc, в .......... -
Номин напряжение питания цепи управ us ac 50 гц, в .......... 24
Количество переключающих контактов .......... 3
Номин ток, а .......... 5
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Нет
Тип присоед разъема .......... Iek_v0000175
Тип подключения .......... Плоское разъёмное соединение
Ток потребляемый катушкой при ac 230 в, ма .......... 7.5
Со съемными зажимами .......... Нет
Мех износостойкость, циклов .......... ≥ 10^7
Ток потребляемый катушкой при dc 12 в, ма .......... 75.0
Климатическое исполнение .......... Iek_v0000172
В комплекте с розеткой .......... Нет
Ток потребляемый катушкой при ac 24 в, ма .......... 65.0
Высота, мм .......... 42
Полюсность .......... Определенная полюсность
С перекидными контактами .......... Нет
Степень защиты - ip .......... Ip40
Тип управления или переключения .......... Моностабильное
Ток потребляемый катушкой при ac 12 в, ма .......... 115.0
Ток потребляемый катушкой при dc 24 в, ма .......... 40.0
Кол-во нормально замкнутых - нз контактов .......... 3
Номин раб напряжение dc контактов, в .......... 24
Сопротивление изоляции, мом .......... ≥ 100
Мощность катушки управления при ac 230 в, ва .......... 1.7
Электр износостойкость, циклов .......... ≥ 10^5
Мощность катушки управления при dc 12 в, вт .......... 0.9
Кол-во норм разомкнутых - но контактов .......... 3
Мощность катушки управления при dc 24 в, вт .......... 1.0
Номин раб напряжение ac контактов, в .......... 230
Мощность катушки управления при ac 12 в, ва .......... 1.4
Температура эксплуатации, °c .......... -45...40
Мощность катушки управления при ac 24 в, ва .......... 1.6
Ширина, мм .......... 20.5
Глубина, мм .......... 27
Особенности
Массо-габаритные характеристики
Вес, кг
0.0325
Единица измерения
шт
Объем, м3
0.000081
Общие характеристики
Гарантия
36 мес
Срок службы
120 мес
Страна происхождения
Китай
Код товара
820542
Производитель
IEK
Артикул производителя
RRP20-3-05-024A
Основные характеристики
Количество НЗ контактов
3
Количество НО контактов
3
Количество переключающих контактов
3
Дополнительные характеристики
Высота, мм
42
Глубина, мм
27
Наличие индикатора (сигнальной лампы)
нет
Степень защиты
ip40
Тип подключения
плоское разъёмное соединение
Ширина, мм
20.5
