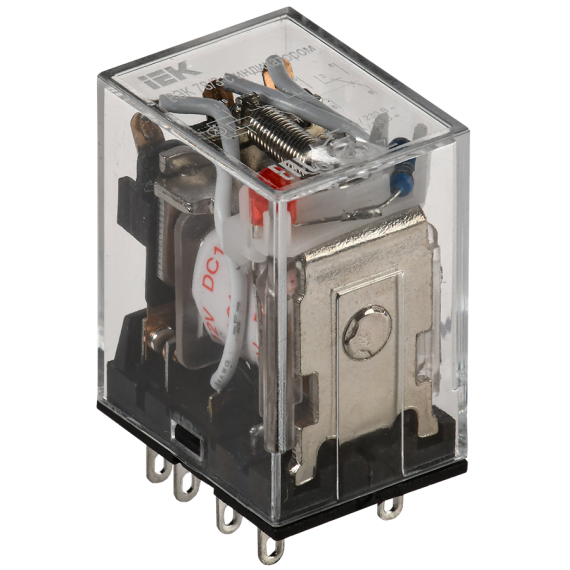

Реле РЭК78/3(MY3) с индикацией 5А 12В DC IEK
820541
Код товара820541
Описание
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Номин напряж питания цепи управ us пост тока dc, в .......... 12
Номин напряжение питания цепи управ us ac 50 гц, в .......... -
Количество переключающих контактов .......... 3
Номин ток, а .......... 5
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Да
Тип присоед разъема .......... Iek_v0000175
Тип подключения .......... Плоское разъёмное соединение
Мощность катушки управления при dc 12 в, вт .......... 0.9
С перекидными контактами .......... Нет
Мощность катушки управления при ac 24 в, ва .......... 1.6
Мощность катушки управления при ac 12 в, ва .......... 1.4
Ширина, мм .......... 20.5
Температура эксплуатации, °c .......... -45...40
Ток потребляемый катушкой при ac 24 в, ма .......... 65.0
Номин раб напряжение ac контактов, в .......... 230
Кол-во норм разомкнутых - но контактов .......... 3
Ток потребляемый катушкой при dc 24 в, ма .......... 40.0
В комплекте с розеткой .......... Нет
Полюсность .......... Определенная полюсность
Климатическое исполнение .......... Iek_v0000172
Ток потребляемый катушкой при ac 12 в, ма .......... 115.0
Электр износостойкость, циклов .......... ≥ 10^5
Мощность катушки управления при dc 24 в, вт .......... 1.0
Мощность катушки управления при ac 230 в, ва .......... 1.7
Ток потребляемый катушкой при dc 12 в, ма .......... 75.0
Мех износостойкость, циклов .......... ≥ 10^7
Кол-во нормально замкнутых - нз контактов .......... 3
Со съемными зажимами .......... Нет
Ток потребляемый катушкой при ac 230 в, ма .......... 7.5
Номин раб напряжение dc контактов, в .......... 24
Высота, мм .......... 42
Сопротивление изоляции, мом .......... ≥ 100
Степень защиты - ip .......... Ip40
Тип управления или переключения .......... Моностабильное
Глубина, мм .......... 27
Характеристики изделия
Тип напряжения управления .......... Постоянный (dc)Номин напряж питания цепи управ us пост тока dc, в .......... 12
Номин напряжение питания цепи управ us ac 50 гц, в .......... -
Количество переключающих контактов .......... 3
Номин ток, а .......... 5
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Да
Тип присоед разъема .......... Iek_v0000175
Тип подключения .......... Плоское разъёмное соединение
Мощность катушки управления при dc 12 в, вт .......... 0.9
С перекидными контактами .......... Нет
Мощность катушки управления при ac 24 в, ва .......... 1.6
Мощность катушки управления при ac 12 в, ва .......... 1.4
Ширина, мм .......... 20.5
Температура эксплуатации, °c .......... -45...40
Ток потребляемый катушкой при ac 24 в, ма .......... 65.0
Номин раб напряжение ac контактов, в .......... 230
Кол-во норм разомкнутых - но контактов .......... 3
Ток потребляемый катушкой при dc 24 в, ма .......... 40.0
В комплекте с розеткой .......... Нет
Полюсность .......... Определенная полюсность
Климатическое исполнение .......... Iek_v0000172
Ток потребляемый катушкой при ac 12 в, ма .......... 115.0
Электр износостойкость, циклов .......... ≥ 10^5
Мощность катушки управления при dc 24 в, вт .......... 1.0
Мощность катушки управления при ac 230 в, ва .......... 1.7
Ток потребляемый катушкой при dc 12 в, ма .......... 75.0
Мех износостойкость, циклов .......... ≥ 10^7
Кол-во нормально замкнутых - нз контактов .......... 3
Со съемными зажимами .......... Нет
Ток потребляемый катушкой при ac 230 в, ма .......... 7.5
Номин раб напряжение dc контактов, в .......... 24
Высота, мм .......... 42
Сопротивление изоляции, мом .......... ≥ 100
Степень защиты - ip .......... Ip40
Тип управления или переключения .......... Моностабильное
Глубина, мм .......... 27
Особенности
Массо-габаритные характеристики
Вес, кг
0.036
Единица измерения
шт
Объем, м3
0.000081
Общие характеристики
Гарантия
36 мес
Срок службы
120 мес
Страна происхождения
Китай
Код товара
820541
Производитель
IEK
Артикул производителя
RRP20-3-05-012D-LED
Основные характеристики
Количество НЗ контактов
3
Количество НО контактов
3
Количество переключающих контактов
3
Дополнительные характеристики
Высота, мм
42
Глубина, мм
27
Наличие индикатора (сигнальной лампы)
да
Степень защиты
ip40
Тип подключения
плоское разъёмное соединение
Ширина, мм
20.5
