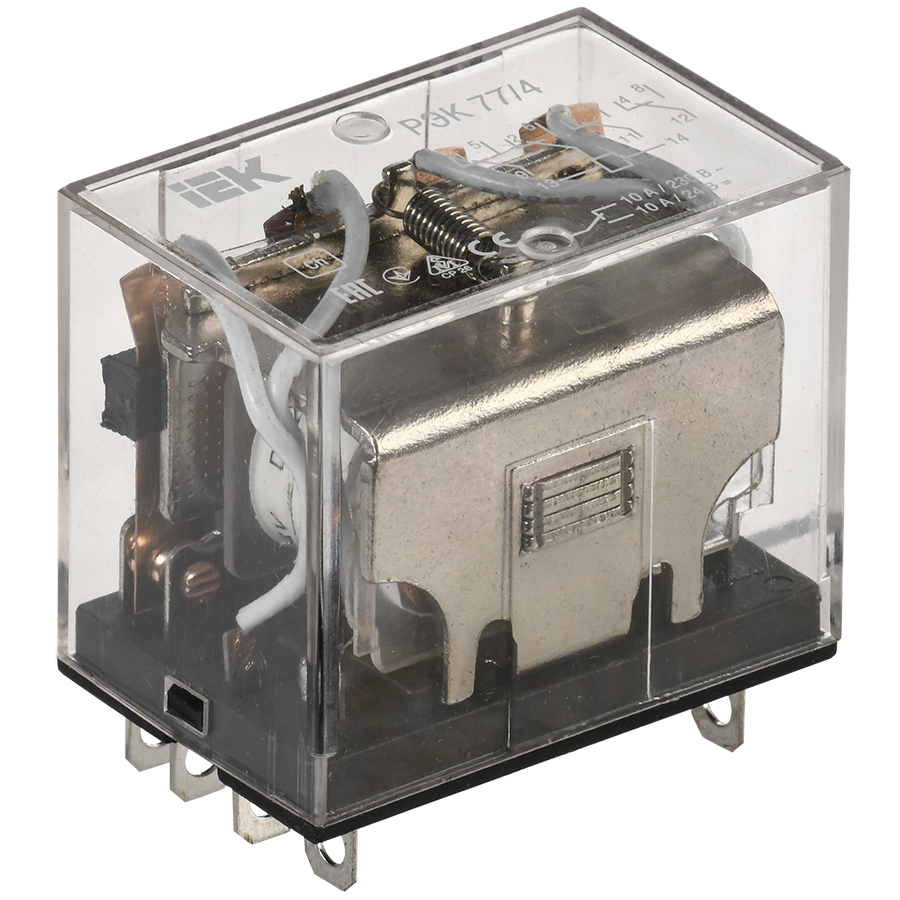

Реле РЭК77/4(LY4) 10А 24В DC IEK
820532
Код товара820532
Описание
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Глубина, мм .......... 27
Тип напряжения управления .......... Постоянный (dc)
Номин напряж питания цепи управ us пост тока dc, в .......... 24
Номин напряжение питания цепи управ us ac 50 гц, в .......... -
Количество переключающих контактов .......... 4
Номин ток, а .......... 10
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 4
С сигнальной лампой - индикатором .......... Нет
Тип присоед разъема .......... Iek_v0000174
Тип подключения .......... Плоское разъёмное соединение
Кол-во норм разомкнутых - но контактов .......... 4
Мощность катушки управления при ac 12 в, ва .......... 2.0
Климатическое исполнение .......... Iek_v0000172
Ток потребляемый катушкой при ac 12 в, ма .......... 170.0
Мощность катушки управления при ac 230 в, ва .......... 3.5
Степень защиты - ip .......... Ip40
Ток потребляемый катушкой при ac 24 в, ма .......... 190.0
Полюсность .......... Определенная полюсность
Электр износостойкость, циклов .......... ≥ 10^5
Мощность катушки управления при dc 12 в, вт .......... 1.6
Ток потребляемый катушкой при dc 24 в, ма .......... 80.0
С перекидными контактами .......... Нет
Ширина, мм .......... 41.0
Ток потребляемый катушкой при dc 12 в, ма .......... 130.0
Мощность катушки управления при ac 24 в, ва .......... 4.6
Температура эксплуатации, °c .......... -45...40
Высота, мм .......... 42
Номин раб напряжение ac контактов, в .......... 230
В комплекте с розеткой .......... Нет
Мощность катушки управления при dc 24 в, вт .......... 1.9
Номин раб напряжение dc контактов, в .......... 24
Мех износостойкость, циклов .......... ≥ 10^7
Ток потребляемый катушкой при ac 230 в, ма .......... 15.0
Тип управления или переключения .......... Моностабильное
Кол-во нормально замкнутых - нз контактов .......... 4
Сопротивление изоляции, мом .......... ≥ 100
Характеристики изделия
Со съемными зажимами .......... НетГлубина, мм .......... 27
Тип напряжения управления .......... Постоянный (dc)
Номин напряж питания цепи управ us пост тока dc, в .......... 24
Номин напряжение питания цепи управ us ac 50 гц, в .......... -
Количество переключающих контактов .......... 4
Номин ток, а .......... 10
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 4
С сигнальной лампой - индикатором .......... Нет
Тип присоед разъема .......... Iek_v0000174
Тип подключения .......... Плоское разъёмное соединение
Кол-во норм разомкнутых - но контактов .......... 4
Мощность катушки управления при ac 12 в, ва .......... 2.0
Климатическое исполнение .......... Iek_v0000172
Ток потребляемый катушкой при ac 12 в, ма .......... 170.0
Мощность катушки управления при ac 230 в, ва .......... 3.5
Степень защиты - ip .......... Ip40
Ток потребляемый катушкой при ac 24 в, ма .......... 190.0
Полюсность .......... Определенная полюсность
Электр износостойкость, циклов .......... ≥ 10^5
Мощность катушки управления при dc 12 в, вт .......... 1.6
Ток потребляемый катушкой при dc 24 в, ма .......... 80.0
С перекидными контактами .......... Нет
Ширина, мм .......... 41.0
Ток потребляемый катушкой при dc 12 в, ма .......... 130.0
Мощность катушки управления при ac 24 в, ва .......... 4.6
Температура эксплуатации, °c .......... -45...40
Высота, мм .......... 42
Номин раб напряжение ac контактов, в .......... 230
В комплекте с розеткой .......... Нет
Мощность катушки управления при dc 24 в, вт .......... 1.9
Номин раб напряжение dc контактов, в .......... 24
Мех износостойкость, циклов .......... ≥ 10^7
Ток потребляемый катушкой при ac 230 в, ма .......... 15.0
Тип управления или переключения .......... Моностабильное
Кол-во нормально замкнутых - нз контактов .......... 4
Сопротивление изоляции, мом .......... ≥ 100
Особенности
Массо-габаритные характеристики
Вес, кг
0.0025
Единица измерения
шт
Объем, м3
0.000144
Общие характеристики
Гарантия
36 мес
Срок службы
120 мес
Страна происхождения
Китай
Код товара
820532
Производитель
IEK
Артикул производителя
RRP10-4-10-024D
Основные характеристики
Количество НЗ контактов
4
Количество НО контактов
4
Количество переключающих контактов
4
Дополнительные характеристики
Высота, мм
42
Глубина, мм
27
Наличие индикатора (сигнальной лампы)
нет
Степень защиты
ip40
Тип подключения
плоское разъёмное соединение
Ширина, мм
41.0
