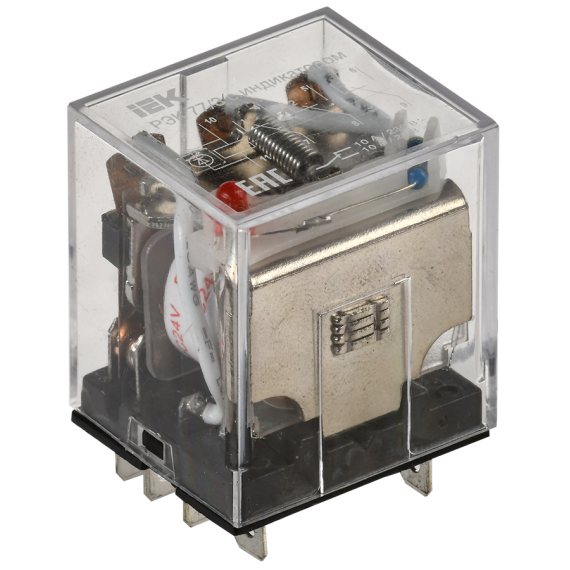

Реле РЭК77/3(LY3) с индикацией 10А 24В DC IEK
820523
Код товара820523
Описание
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Номин напряж питания цепи управ us пост тока dc, в .......... 24
Номин напряжение питания цепи управ us ac 50 гц, в .......... -
Количество переключающих контактов .......... 3
Номин ток, а .......... 10
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Да
Тип присоед разъема .......... Iek_v0000173
Тип подключения .......... Плоское разъёмное соединение
Номин раб напряжение ac контактов, в .......... 230
Номин раб напряжение dc контактов, в .......... 24
В комплекте с розеткой .......... Нет
Ток потребляемый катушкой при dc 12 в, ма .......... 130.0
Ток потребляемый катушкой при dc 24 в, ма .......... 80.0
Тип управления или переключения .......... Моностабильное
Электр износостойкость, циклов .......... ≥ 10^5
Высота, мм .......... 42
Ток потребляемый катушкой при ac 24 в, ма .......... 190.0
Полюсность .......... Определенная полюсность
Мощность катушки управления при dc 24 в, вт .......... 1.9
Мощность катушки управления при ac 12 в, ва .......... 2.0
Со съемными зажимами .......... Нет
Ширина, мм .......... 31.0
Мощность катушки управления при ac 24 в, ва .......... 4.6
Мощность катушки управления при ac 230 в, ва .......... 3.5
Сопротивление изоляции, мом .......... ≥ 100
Кол-во нормально замкнутых - нз контактов .......... 3
С перекидными контактами .......... Нет
Мех износостойкость, циклов .......... ≥ 10^7
Мощность катушки управления при dc 12 в, вт .......... 1.6
Температура эксплуатации, °c .......... -45...40
Глубина, мм .......... 27
Ток потребляемый катушкой при ac 230 в, ма .......... 15.0
Ток потребляемый катушкой при ac 12 в, ма .......... 170.0
Степень защиты - ip .......... Ip40
Климатическое исполнение .......... Iek_v0000172
Кол-во норм разомкнутых - но контактов .......... 3
Характеристики изделия
Тип напряжения управления .......... Постоянный (dc)Номин напряж питания цепи управ us пост тока dc, в .......... 24
Номин напряжение питания цепи управ us ac 50 гц, в .......... -
Количество переключающих контактов .......... 3
Номин ток, а .......... 10
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Да
Тип присоед разъема .......... Iek_v0000173
Тип подключения .......... Плоское разъёмное соединение
Номин раб напряжение ac контактов, в .......... 230
Номин раб напряжение dc контактов, в .......... 24
В комплекте с розеткой .......... Нет
Ток потребляемый катушкой при dc 12 в, ма .......... 130.0
Ток потребляемый катушкой при dc 24 в, ма .......... 80.0
Тип управления или переключения .......... Моностабильное
Электр износостойкость, циклов .......... ≥ 10^5
Высота, мм .......... 42
Ток потребляемый катушкой при ac 24 в, ма .......... 190.0
Полюсность .......... Определенная полюсность
Мощность катушки управления при dc 24 в, вт .......... 1.9
Мощность катушки управления при ac 12 в, ва .......... 2.0
Со съемными зажимами .......... Нет
Ширина, мм .......... 31.0
Мощность катушки управления при ac 24 в, ва .......... 4.6
Мощность катушки управления при ac 230 в, ва .......... 3.5
Сопротивление изоляции, мом .......... ≥ 100
Кол-во нормально замкнутых - нз контактов .......... 3
С перекидными контактами .......... Нет
Мех износостойкость, циклов .......... ≥ 10^7
Мощность катушки управления при dc 12 в, вт .......... 1.6
Температура эксплуатации, °c .......... -45...40
Глубина, мм .......... 27
Ток потребляемый катушкой при ac 230 в, ма .......... 15.0
Ток потребляемый катушкой при ac 12 в, ма .......... 170.0
Степень защиты - ip .......... Ip40
Климатическое исполнение .......... Iek_v0000172
Кол-во норм разомкнутых - но контактов .......... 3
Особенности
Массо-габаритные характеристики
Вес, кг
0.0566
Единица измерения
шт
Объем, м3
0.000144
Общие характеристики
Гарантия
36 мес
Срок службы
120 мес
Страна происхождения
Китай
Код товара
820523
Производитель
IEK
Артикул производителя
RRP10-3-10-024D-LED
Основные характеристики
Количество НЗ контактов
3
Количество НО контактов
3
Количество переключающих контактов
3
Дополнительные характеристики
Высота, мм
42
Глубина, мм
27
Наличие индикатора (сигнальной лампы)
да
Степень защиты
ip40
Тип подключения
плоское разъёмное соединение
Ширина, мм
31.0
