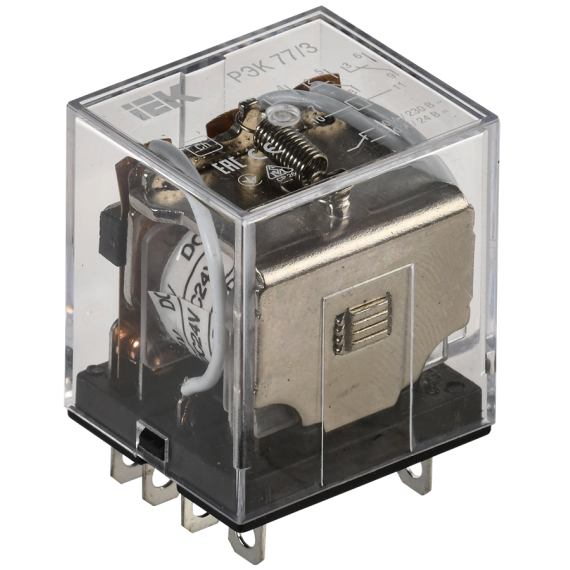

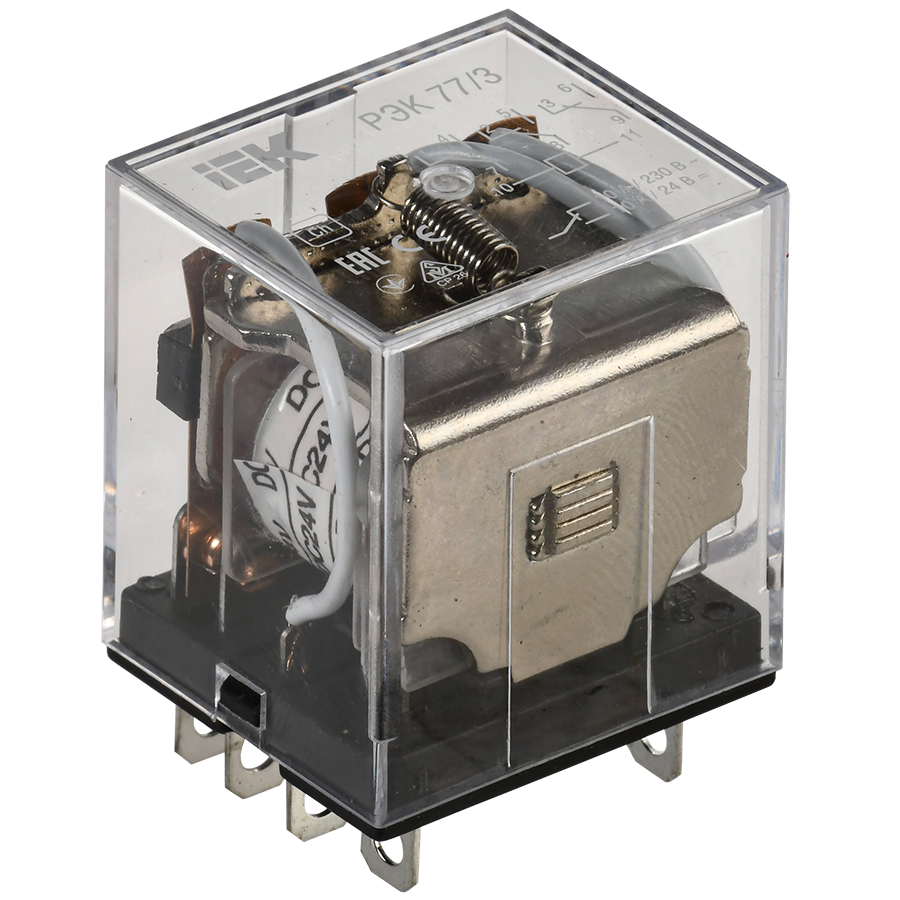

Реле РЭК77/3(LY3) 10А 24В DC IEK
820522
Код товара820522
Описание
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Номин напряж питания цепи управ us пост тока dc, в .......... 24
Номин напряжение питания цепи управ us ac 50 гц, в .......... -
Количество переключающих контактов .......... 3
Номин ток, а .......... 10
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Нет
Тип присоед разъема .......... Iek_v0000173
Тип подключения .......... Плоское разъёмное соединение
Степень защиты - ip .......... Ip40
Кол-во норм разомкнутых - но контактов .......... 3
С перекидными контактами .......... Нет
Мощность катушки управления при dc 12 в, вт .......... 1.6
Номин раб напряжение dc контактов, в .......... 24
Кол-во нормально замкнутых - нз контактов .......... 3
Ток потребляемый катушкой при ac 230 в, ма .......... 15.0
Климатическое исполнение .......... Iek_v0000172
Электр износостойкость, циклов .......... ≥ 10^5
Со съемными зажимами .......... Нет
Ширина, мм .......... 31.0
Мощность катушки управления при dc 24 в, вт .......... 1.9
Температура эксплуатации, °c .......... -45...40
Мех износостойкость, циклов .......... ≥ 10^7
Высота, мм .......... 42
Полюсность .......... Определенная полюсность
Мощность катушки управления при ac 12 в, ва .......... 2.0
Тип управления или переключения .......... Моностабильное
Сопротивление изоляции, мом .......... ≥ 100
Номин раб напряжение ac контактов, в .......... 230
Ток потребляемый катушкой при dc 24 в, ма .......... 80.0
В комплекте с розеткой .......... Нет
Мощность катушки управления при ac 24 в, ва .......... 4.6
Ток потребляемый катушкой при ac 12 в, ма .......... 170.0
Мощность катушки управления при ac 230 в, ва .......... 3.5
Ток потребляемый катушкой при ac 24 в, ма .......... 190.0
Ток потребляемый катушкой при dc 12 в, ма .......... 130.0
Глубина, мм .......... 27
Характеристики изделия
Тип напряжения управления .......... Постоянный (dc)Номин напряж питания цепи управ us пост тока dc, в .......... 24
Номин напряжение питания цепи управ us ac 50 гц, в .......... -
Количество переключающих контактов .......... 3
Номин ток, а .......... 10
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Нет
Тип присоед разъема .......... Iek_v0000173
Тип подключения .......... Плоское разъёмное соединение
Степень защиты - ip .......... Ip40
Кол-во норм разомкнутых - но контактов .......... 3
С перекидными контактами .......... Нет
Мощность катушки управления при dc 12 в, вт .......... 1.6
Номин раб напряжение dc контактов, в .......... 24
Кол-во нормально замкнутых - нз контактов .......... 3
Ток потребляемый катушкой при ac 230 в, ма .......... 15.0
Климатическое исполнение .......... Iek_v0000172
Электр износостойкость, циклов .......... ≥ 10^5
Со съемными зажимами .......... Нет
Ширина, мм .......... 31.0
Мощность катушки управления при dc 24 в, вт .......... 1.9
Температура эксплуатации, °c .......... -45...40
Мех износостойкость, циклов .......... ≥ 10^7
Высота, мм .......... 42
Полюсность .......... Определенная полюсность
Мощность катушки управления при ac 12 в, ва .......... 2.0
Тип управления или переключения .......... Моностабильное
Сопротивление изоляции, мом .......... ≥ 100
Номин раб напряжение ac контактов, в .......... 230
Ток потребляемый катушкой при dc 24 в, ма .......... 80.0
В комплекте с розеткой .......... Нет
Мощность катушки управления при ac 24 в, ва .......... 4.6
Ток потребляемый катушкой при ac 12 в, ма .......... 170.0
Мощность катушки управления при ac 230 в, ва .......... 3.5
Ток потребляемый катушкой при ac 24 в, ма .......... 190.0
Ток потребляемый катушкой при dc 12 в, ма .......... 130.0
Глубина, мм .......... 27
Особенности
Массо-габаритные характеристики
Вес, кг
0.0026
Единица измерения
шт
Объем, м3
0.000144
Общие характеристики
Гарантия
36 мес
Срок службы
120 мес
Страна происхождения
Китай
Код товара
820522
Производитель
IEK
Артикул производителя
RRP10-3-10-024D
Основные характеристики
Количество НЗ контактов
3
Количество НО контактов
3
Количество переключающих контактов
3
Дополнительные характеристики
Высота, мм
42
Глубина, мм
27
Наличие индикатора (сигнальной лампы)
нет
Степень защиты
ip40
Тип подключения
плоское разъёмное соединение
Ширина, мм
31.0
