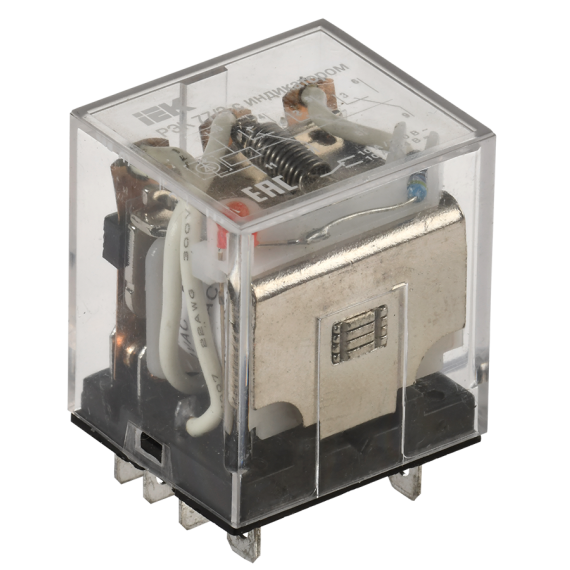

Реле РЭК77/3(LY3) с индикацией 10А 24В AC IEK
820521
Код товара820521
Описание
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Номин напряж питания цепи управ us пост тока dc, в .......... -
Номин напряжение питания цепи управ us ac 50 гц, в .......... 24
Количество переключающих контактов .......... 3
Номин ток, а .......... 10
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Да
Тип присоед разъема .......... Iek_v0000173
Тип подключения .......... Плоское разъёмное соединение
Мощность катушки управления при ac 230 в, ва .......... 3.5
Ток потребляемый катушкой при dc 12 в, ма .......... 130.0
Глубина, мм .......... 27
Мощность катушки управления при dc 24 в, вт .......... 1.9
Сопротивление изоляции, мом .......... ≥ 100
Номин раб напряжение ac контактов, в .......... 230
Ток потребляемый катушкой при ac 24 в, ма .......... 190.0
Мощность катушки управления при ac 12 в, ва .......... 2.0
Со съемными зажимами .......... Нет
Полюсность .......... Определенная полюсность
Климатическое исполнение .......... Iek_v0000172
Высота, мм .......... 42
Ток потребляемый катушкой при dc 24 в, ма .......... 80.0
Номин раб напряжение dc контактов, в .......... 24
Кол-во нормально замкнутых - нз контактов .......... 3
Степень защиты - ip .......... Ip40
Тип управления или переключения .......... Моностабильное
В комплекте с розеткой .......... Нет
Температура эксплуатации, °c .......... -45...40
Кол-во норм разомкнутых - но контактов .......... 3
Электр износостойкость, циклов .......... ≥ 10^5
Мех износостойкость, циклов .......... ≥ 10^7
Мощность катушки управления при ac 24 в, ва .......... 4.6
С перекидными контактами .......... Нет
Мощность катушки управления при dc 12 в, вт .......... 1.6
Ток потребляемый катушкой при ac 12 в, ма .......... 170.0
Ток потребляемый катушкой при ac 230 в, ма .......... 15.0
Ширина, мм .......... 31.0
Характеристики изделия
Тип напряжения управления .......... Переменный (ac)Номин напряж питания цепи управ us пост тока dc, в .......... -
Номин напряжение питания цепи управ us ac 50 гц, в .......... 24
Количество переключающих контактов .......... 3
Номин ток, а .......... 10
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Да
Тип присоед разъема .......... Iek_v0000173
Тип подключения .......... Плоское разъёмное соединение
Мощность катушки управления при ac 230 в, ва .......... 3.5
Ток потребляемый катушкой при dc 12 в, ма .......... 130.0
Глубина, мм .......... 27
Мощность катушки управления при dc 24 в, вт .......... 1.9
Сопротивление изоляции, мом .......... ≥ 100
Номин раб напряжение ac контактов, в .......... 230
Ток потребляемый катушкой при ac 24 в, ма .......... 190.0
Мощность катушки управления при ac 12 в, ва .......... 2.0
Со съемными зажимами .......... Нет
Полюсность .......... Определенная полюсность
Климатическое исполнение .......... Iek_v0000172
Высота, мм .......... 42
Ток потребляемый катушкой при dc 24 в, ма .......... 80.0
Номин раб напряжение dc контактов, в .......... 24
Кол-во нормально замкнутых - нз контактов .......... 3
Степень защиты - ip .......... Ip40
Тип управления или переключения .......... Моностабильное
В комплекте с розеткой .......... Нет
Температура эксплуатации, °c .......... -45...40
Кол-во норм разомкнутых - но контактов .......... 3
Электр износостойкость, циклов .......... ≥ 10^5
Мех износостойкость, циклов .......... ≥ 10^7
Мощность катушки управления при ac 24 в, ва .......... 4.6
С перекидными контактами .......... Нет
Мощность катушки управления при dc 12 в, вт .......... 1.6
Ток потребляемый катушкой при ac 12 в, ма .......... 170.0
Ток потребляемый катушкой при ac 230 в, ма .......... 15.0
Ширина, мм .......... 31.0
Особенности
Массо-габаритные характеристики
Вес, кг
0.056
Единица измерения
шт
Объем, м3
0.000144
Общие характеристики
Гарантия
36 мес
Срок службы
120 мес
Страна происхождения
Китай
Код товара
820521
Производитель
IEK
Артикул производителя
RRP10-3-10-024A-LED
Основные характеристики
Количество НЗ контактов
3
Количество НО контактов
3
Количество переключающих контактов
3
Дополнительные характеристики
Высота, мм
42
Глубина, мм
27
Наличие индикатора (сигнальной лампы)
да
Степень защиты
ip40
Тип подключения
плоское разъёмное соединение
Ширина, мм
31.0
