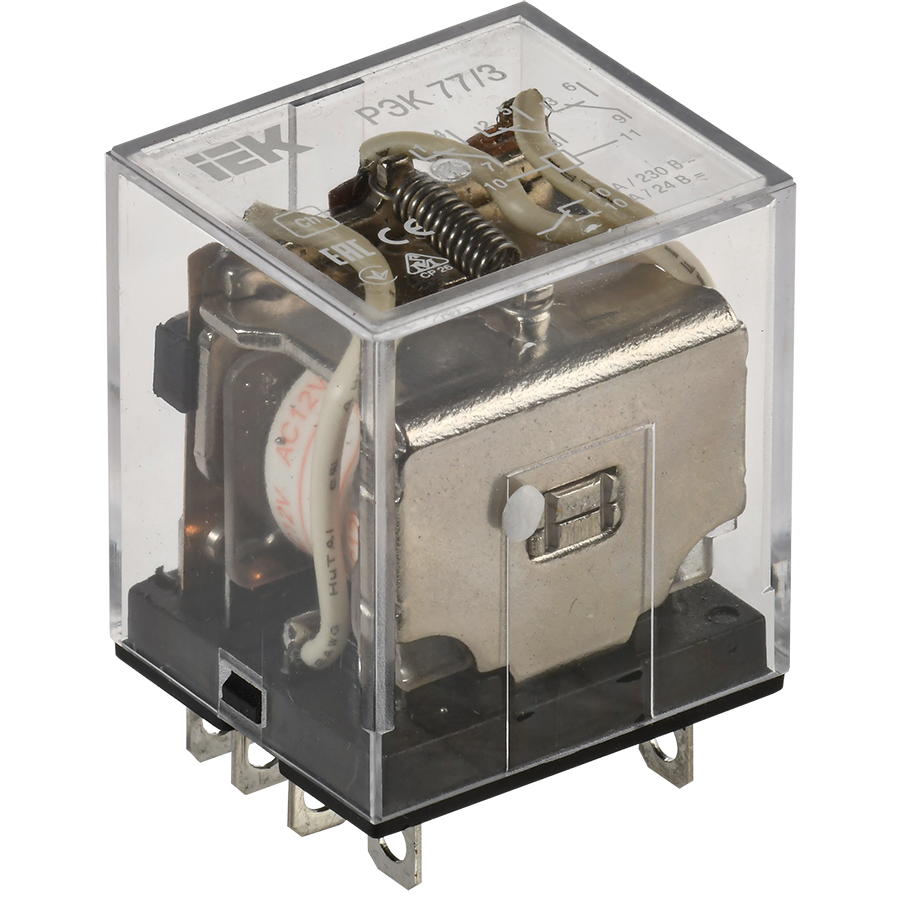

Реле РЭК77/3(LY3) 10А 12В AC IEK
820516
Код товара820516
Описание
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Номин напряж питания цепи управ us пост тока dc, в .......... -
Номин напряжение питания цепи управ us ac 50 гц, в .......... 12
Количество переключающих контактов .......... 3
Номин ток, а .......... 10
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Нет
Тип присоед разъема .......... Iek_v0000173
Тип подключения .......... Плоское разъёмное соединение
Ток потребляемый катушкой при ac 230 в, ма .......... 15.0
Мех износостойкость, циклов .......... ≥ 10^7
С перекидными контактами .......... Нет
Кол-во нормально замкнутых - нз контактов .......... 3
Электр износостойкость, циклов .......... ≥ 10^5
Ток потребляемый катушкой при dc 24 в, ма .......... 80.0
Мощность катушки управления при dc 12 в, вт .......... 1.6
Номин раб напряжение ac контактов, в .......... 230
Климатическое исполнение .......... Iek_v0000172
Тип управления или переключения .......... Моностабильное
Полюсность .......... Определенная полюсность
Мощность катушки управления при ac 230 в, ва .......... 3.5
Номин раб напряжение dc контактов, в .......... 24
Ток потребляемый катушкой при dc 12 в, ма .......... 130.0
Мощность катушки управления при ac 12 в, ва .......... 2.0
Степень защиты - ip .......... Ip40
Ток потребляемый катушкой при ac 12 в, ма .......... 170.0
Мощность катушки управления при dc 24 в, вт .......... 1.9
В комплекте с розеткой .......... Нет
Ток потребляемый катушкой при ac 24 в, ма .......... 190.0
Кол-во норм разомкнутых - но контактов .......... 3
Ширина, мм .......... 31.0
Сопротивление изоляции, мом .......... ≥ 100
Со съемными зажимами .......... Нет
Температура эксплуатации, °c .......... -45...40
Мощность катушки управления при ac 24 в, ва .......... 4.6
Высота, мм .......... 42
Глубина, мм .......... 27
Характеристики изделия
Тип напряжения управления .......... Переменный (ac)Номин напряж питания цепи управ us пост тока dc, в .......... -
Номин напряжение питания цепи управ us ac 50 гц, в .......... 12
Количество переключающих контактов .......... 3
Номин ток, а .......... 10
Тип переключающих контактов .......... Прочее
Кол-во групп переключающих контактов .......... 3
С сигнальной лампой - индикатором .......... Нет
Тип присоед разъема .......... Iek_v0000173
Тип подключения .......... Плоское разъёмное соединение
Ток потребляемый катушкой при ac 230 в, ма .......... 15.0
Мех износостойкость, циклов .......... ≥ 10^7
С перекидными контактами .......... Нет
Кол-во нормально замкнутых - нз контактов .......... 3
Электр износостойкость, циклов .......... ≥ 10^5
Ток потребляемый катушкой при dc 24 в, ма .......... 80.0
Мощность катушки управления при dc 12 в, вт .......... 1.6
Номин раб напряжение ac контактов, в .......... 230
Климатическое исполнение .......... Iek_v0000172
Тип управления или переключения .......... Моностабильное
Полюсность .......... Определенная полюсность
Мощность катушки управления при ac 230 в, ва .......... 3.5
Номин раб напряжение dc контактов, в .......... 24
Ток потребляемый катушкой при dc 12 в, ма .......... 130.0
Мощность катушки управления при ac 12 в, ва .......... 2.0
Степень защиты - ip .......... Ip40
Ток потребляемый катушкой при ac 12 в, ма .......... 170.0
Мощность катушки управления при dc 24 в, вт .......... 1.9
В комплекте с розеткой .......... Нет
Ток потребляемый катушкой при ac 24 в, ма .......... 190.0
Кол-во норм разомкнутых - но контактов .......... 3
Ширина, мм .......... 31.0
Сопротивление изоляции, мом .......... ≥ 100
Со съемными зажимами .......... Нет
Температура эксплуатации, °c .......... -45...40
Мощность катушки управления при ac 24 в, ва .......... 4.6
Высота, мм .......... 42
Глубина, мм .......... 27
Особенности
Массо-габаритные характеристики
Вес, кг
0.055
Единица измерения
шт
Объем, м3
0.000144
Общие характеристики
Гарантия
36 мес
Срок службы
120 мес
Страна происхождения
Китай
Код товара
820516
Производитель
IEK
Артикул производителя
RRP10-3-10-012A
Основные характеристики
Количество НЗ контактов
3
Количество НО контактов
3
Количество переключающих контактов
3
Дополнительные характеристики
Высота, мм
42
Глубина, мм
27
Наличие индикатора (сигнальной лампы)
нет
Степень защиты
ip40
Тип подключения
плоское разъёмное соединение
Ширина, мм
31.0
