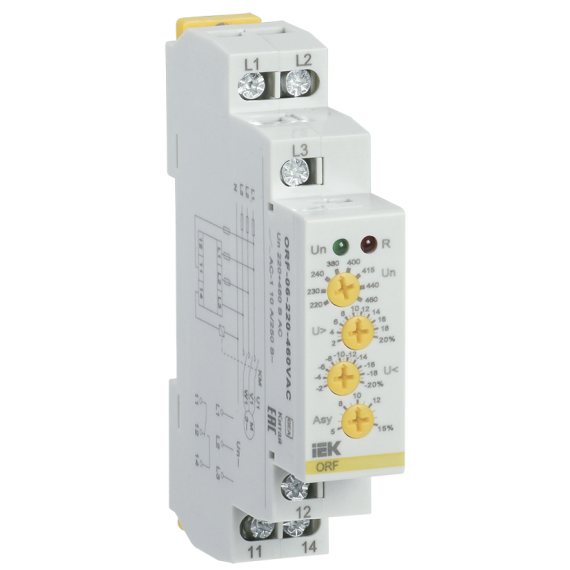

Реле контроля фаз ORF-06 трехфазное 220-460В AC IEK
820464
Код товара820464
Описание
Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения, понижения и асимметрии напряжения, чередования и обрыва фаз. Настраиваемые диапазоны контроля и асимметрии напряжения. Время срабатывания фиксированное.
Контроль минимального напряжения .......... Да
Контроль обрыва фаз .......... Да
Контроль перекоса фаз .......... Да
Контроль чередования фаз .......... Да
Напряжение питания, в .......... 220...460
Тип напряжения управления .......... Переменный (ac)
Количество переключающих контактов .......... 1
Номин ток контактных групп при ас-1, а .......... 10
Макс сечение кабеля, мм² .......... Одножильный 1x2,5 или 2x1,5 многожильный с наконеч
Индикатор наличия напряжения .......... Зелёный светодиод (un)
Тип измеряемого напряжения .......... Переменный (ac)
Рабочее положение .......... Любое
Степень защиты ip клеммы .......... Ip20
Время срабатывания, с .......... (0,1...10) ± 10%
Макс задержка на включение, с .......... -
Диапазон напряжения, в .......... 176...552
Макс задержка на отключение, с .......... -
Электр износостойкость, циклов .......... 10^6
Степень защиты ip лицевая панель .......... Ip40
Ширина, мм .......... 18
Вес, кг .......... 0,064
Глубина, мм .......... 64
Степень загрязнения .......... 2
Категория перенапряжения .......... 3
Номин напряж питания цепи управ us пост тока dc, в .......... -
Номин напряжение питания цепи управ us ac 50 гц, в .......... 220...460
Индикатор срабатывания реле .......... Красный светодиод (r)
Тип монтажа .......... Din-рейка (стандарт) 35 мм
Гистерезис, процентов .......... 2
Диапазон уставок по напряжению, процентов .......... 2...20
Мех износостойкость, циклов .......... 10^7
Мин задержка на отключение, с .......... -
Температура эксплуатации, °c .......... -20...55
Высота, мм .......... 95
Ремонтопригодность .......... Нет
Погрешность измерений, процентов .......... ± 1
Мин задержка на включение, с .......... 0.5
Погрешность настройки, процентов .......... ± 5
Номин напряжение контактной группы, в .......... 250 ас / 24 dc
Диапазон частоты питающего напряжения, гц .......... 45...65
Характеристики изделия
Контроль макс напряжения .......... ДаКонтроль минимального напряжения .......... Да
Контроль обрыва фаз .......... Да
Контроль перекоса фаз .......... Да
Контроль чередования фаз .......... Да
Напряжение питания, в .......... 220...460
Тип напряжения управления .......... Переменный (ac)
Количество переключающих контактов .......... 1
Номин ток контактных групп при ас-1, а .......... 10
Макс сечение кабеля, мм² .......... Одножильный 1x2,5 или 2x1,5 многожильный с наконеч
Индикатор наличия напряжения .......... Зелёный светодиод (un)
Тип измеряемого напряжения .......... Переменный (ac)
Рабочее положение .......... Любое
Степень защиты ip клеммы .......... Ip20
Время срабатывания, с .......... (0,1...10) ± 10%
Макс задержка на включение, с .......... -
Диапазон напряжения, в .......... 176...552
Макс задержка на отключение, с .......... -
Электр износостойкость, циклов .......... 10^6
Степень защиты ip лицевая панель .......... Ip40
Ширина, мм .......... 18
Вес, кг .......... 0,064
Глубина, мм .......... 64
Степень загрязнения .......... 2
Категория перенапряжения .......... 3
Номин напряж питания цепи управ us пост тока dc, в .......... -
Номин напряжение питания цепи управ us ac 50 гц, в .......... 220...460
Индикатор срабатывания реле .......... Красный светодиод (r)
Тип монтажа .......... Din-рейка (стандарт) 35 мм
Гистерезис, процентов .......... 2
Диапазон уставок по напряжению, процентов .......... 2...20
Мех износостойкость, циклов .......... 10^7
Мин задержка на отключение, с .......... -
Температура эксплуатации, °c .......... -20...55
Высота, мм .......... 95
Ремонтопригодность .......... Нет
Погрешность измерений, процентов .......... ± 1
Мин задержка на включение, с .......... 0.5
Погрешность настройки, процентов .......... ± 5
Номин напряжение контактной группы, в .......... 250 ас / 24 dc
Диапазон частоты питающего напряжения, гц .......... 45...65
Особенности
Массо-габаритные характеристики
Вес, кг
0.087
Единица измерения
шт
Объем, м3
0.000225
Общие характеристики
Гарантия
12 мес
Срок службы
60 мес
Страна происхождения
Китай
Код товара
820464
Производитель
IEK
Артикул производителя
ORF-06-220-460VAC
Основные характеристики
Количество переключающих контактов
1
Дополнительные характеристики
Высота, мм
95
Глубина, мм
64
Масса, кг
0,064
Напряжение питания
220...460
Ширина, мм
18
