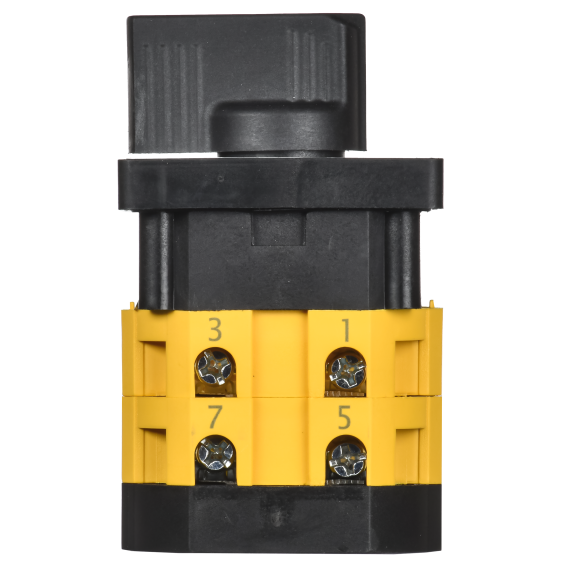

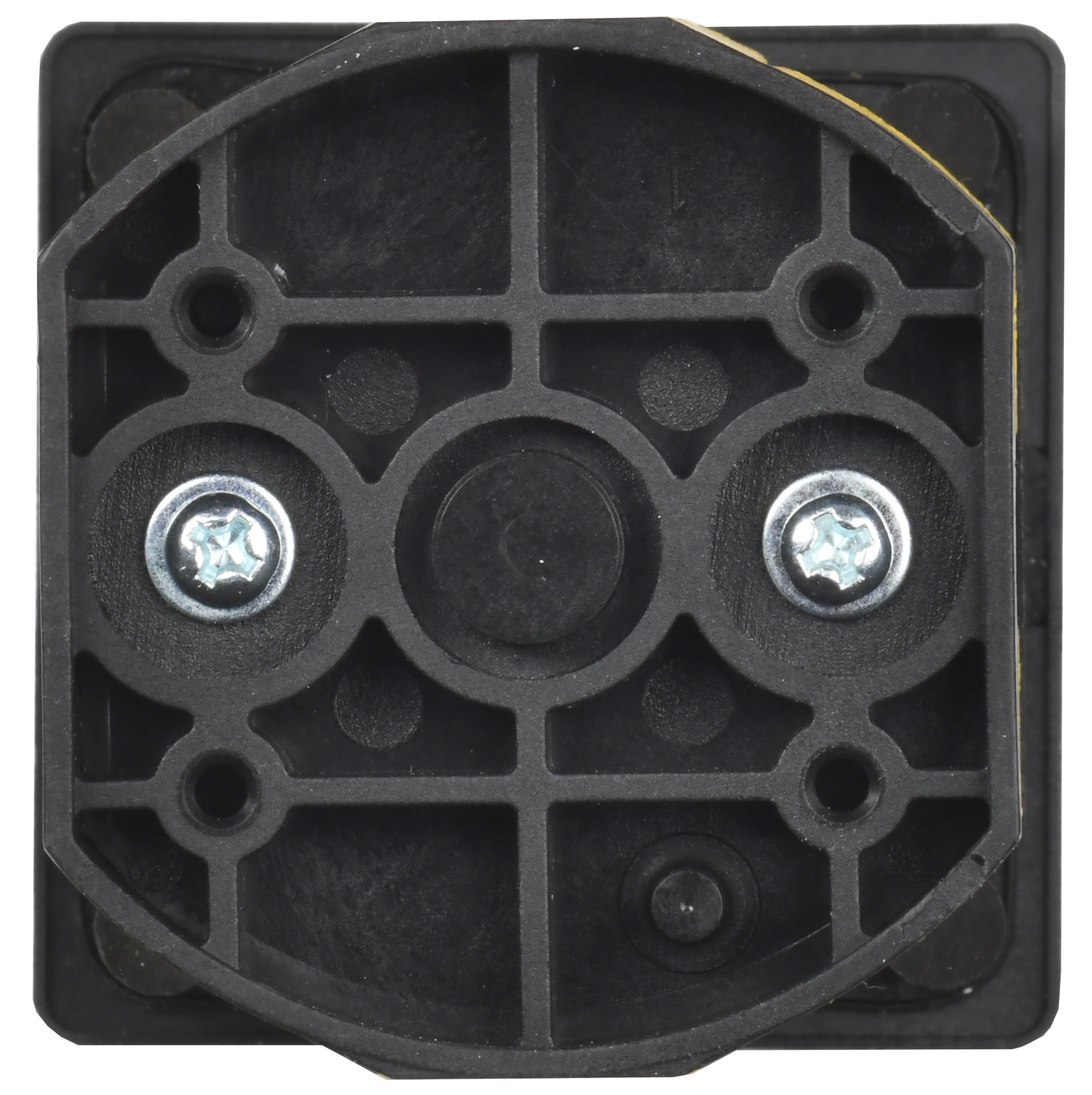

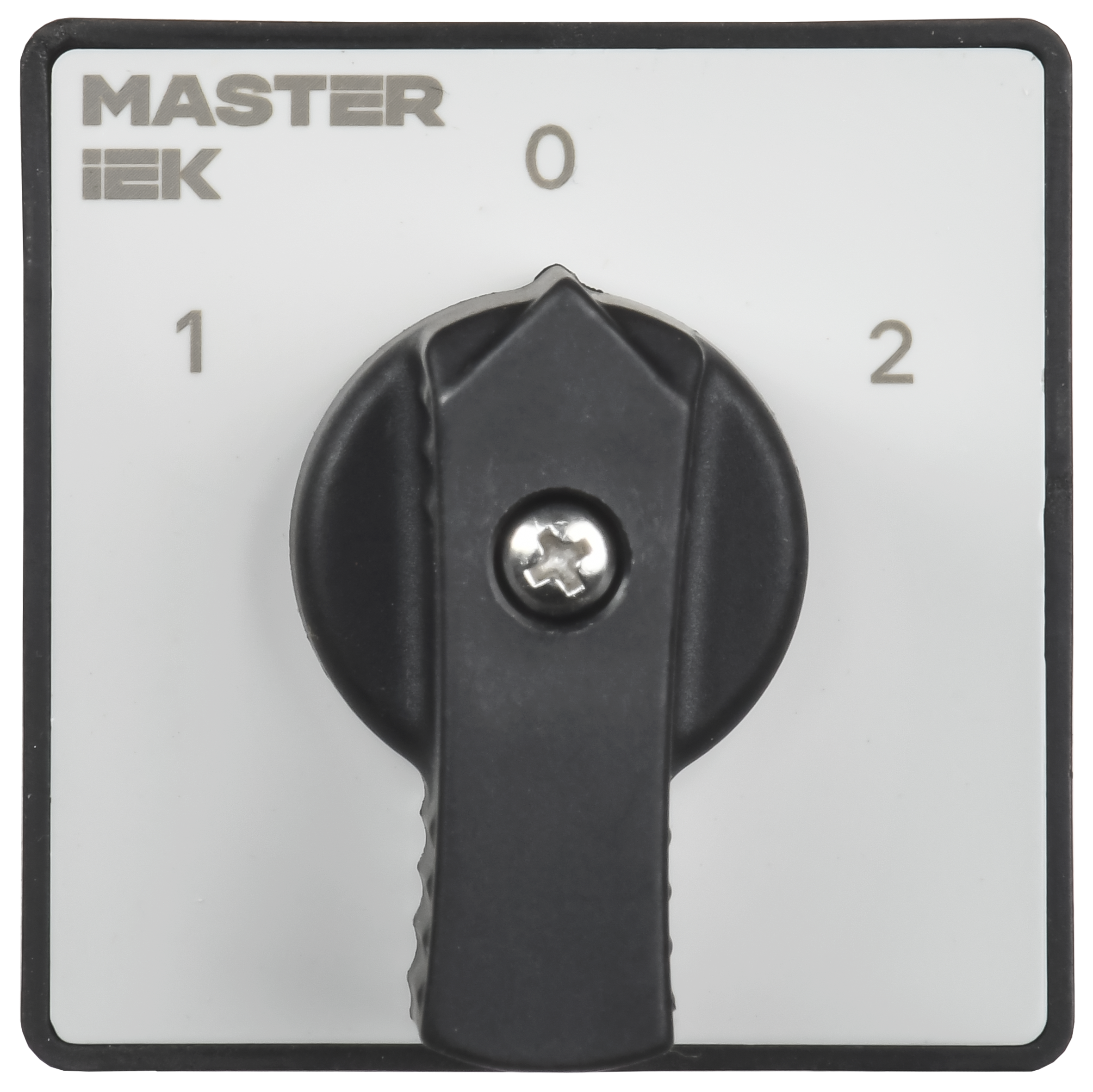

Переключатель кулачковый стандартная рукоятка 10А схема 51 IEK

Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д. Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.

Характеристики изделия

Обозначение положений .......... Iek_v0000157
Количество полюсов .......... 1
Номин тепловой ток ith, а .......... 10
Конструктивное исполнение .......... Iek_v0000165
Тип элемента управления .......... Короткая поворотная ручка (узкий хват)
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Степень защиты - ip .......... Ip20
С нейтральной позицией - откл .......... Да
Размер передней панели .......... 48х48 мм
Подходит для монтажа на передней стенке .......... Да
Подходит для напольного монтажа .......... Нет
Номинальная способность к присоединению, мм² .......... 2,5
Цвет .......... Ev000206
Сечение многожильного гибкого провода, мм² .......... 1,5…4
Тип выключателя .......... Многоступенчатый переключатель
Номин рабочий ток ie при ас-3 230 в, а .......... 1,75
Номин рабочий ток ie при ас-4 230 в, а .......... 2
Номин мощность при ac-2 230 в, квт .......... 2
Степень защиты - ip передняя сторона .......... Ip40
Степень защиты - ip в оболочке .......... Ip40
Подходит для установки в распредел платы .......... Нет
Номин мощность при ac-2 400 в, квт .......... 3
В сборе в корпусе .......... Нет
Подходит для промежуточного монтажа .......... Да
Номин раб напряжение dc контактов, в .......... 24; 48; 110; 220
Номин рабочий ток ie при ас-2 400 в, а .......... 5,5
Номин напряжение постоян тока - dc, в .......... 24; 48; 110; 220
Номин рабочий ток ie при ас-2 230 в, а .......... 5,5
Номин рабочий ток ie при ас-4 400 в, а .......... 2
Номин напряжение изоляции ui, в .......... 690
С возвратом в нейтральное положение .......... Нет
Конструкция прибора .......... Встраиваемое устройство
Электр износостойкость, млн циклов .......... 0,0015
Пригоден в качестве сервисного выкл-ля .......... Да
Мех износостойкость, млн циклов .......... 0,3
Номин раб напряжение ac контактов, в .......... 230; 400; 690
Номин рабочий ток ie при ас-21 ас-22 400 в, а .......... 10
Степень защиты - ip сторона контактов .......... Ev006404
Температура эксплуатации, °c .......... -5…40
Номин рабочий ток ie при ас-23 400 в, а .......... 6,5
Номин условный ток короткого замыкания icn, а .......... 3
Номин мощность при ac-4 400 в, квт .......... 0,55
Фиксация положения переключателя .......... Да
Номин рабочий ток ie при ас-3 400 в, а .......... 1,75
Номин мощность при ac-23 400 в, квт .......... 5
Номин рабочий ток ie при ас-21 ас-22 230 в, а .......... 10
Макс допустимое раб напряжение ue ac, в .......... 690
Номин рабочий ток ie при ас-23 230 в, а .......... 7,5
Тип подключения силовой электрич цепи .......... Винтовое соединение
Номин импульсное выдерживаемое напряжение, кв .......... 4
Функции переключателя .......... Многоступенчатый переключатель
Номин мощность при ac-3 230 в, квт .......... 1
Номин мощность при ac-3 400 в, квт .......... 2
Номин мощность при ac-23 230 в, квт .......... 3
Номин продолжительный ток iu, а .......... 10.0
Пригоден в качестве главного выключателя .......... Да
С блоком управления .......... Нет
Ток предохранителя qg, а .......... 12
Кол-во позиций переключения .......... 3
Номин напряжение, в .......... 690
Тип изделия/компонента .......... Кулачковый переключатель
Модульное исполнение .......... Да
Номин мощность при ac-4 230 в, квт .......... 0,37
