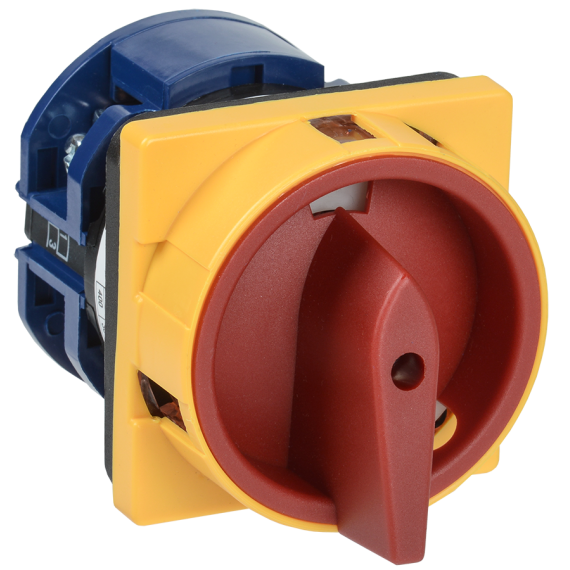

Переключатель кулачковый ПКП25-12/У 25А "откл-вкл" 2Р/400В IEK

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В. По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03. Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.

Характеристики изделия

Обозначение положений .......... Iek_v0000155
Количество полюсов .......... 2
Номин тепловой ток ith, а .......... 25
Конструктивное исполнение .......... Iek_v0000165
Тип элемента управления .......... Поворотная позиционная ручка (с фиксацией)
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Кол-во вспомогат норм замкнутых-нз конт .......... 0
С нейтральной позицией - откл .......... Да
Размер передней панели .......... 48х66 мм
Подходит для напольного монтажа .......... Нет
Класс защиты от поражения электрическим током .......... Ev000583
Цвет .......... Ev000233
Степень защиты - ip передняя сторона .......... Ip20
В сборе в корпусе .......... Нет
Номин напряжение изоляции ui, в .......... 660
Конструкция прибора .......... Встраиваемое устройство
С блоком управления .......... Нет
Диаметр отверстия, мм .......... 10.0
Номин рабочий ток ie при ас-23 400 в, а .......... 22
Номин мощность при ac-4 400 в, квт .......... 3/2,2
Ток предохранителя qg, а .......... 40
Номин рабочий ток ie при ас-15 400 в, а .......... 5
Номин импульсное выдерживаемое напряжение, кв .......... 4
Номин рабочий ток ie при ас-3 230 в, а .......... 15
Номин напряжение, в .......... 230/400
Номин мощность при ac-2 400 в, квт .......... 11
Номин рабочий ток ie при ас-3 400 в, а .......... 15
Номин мощность при ac-23 230 в, квт .......... 5,5/3
Подходит для монтажа на передней стенке .......... Да
С возвратом в нейтральное положение .......... Нет
Мех износостойкость, млн циклов .......... 0,1
Номинальная способность к присоединению, мм² .......... 4
Номин рабочий ток ie при ас-23 230 в, а .......... 22
Тип подключения силовой электрич цепи .......... Винтовое соединение
Кол-во позиций переключения .......... 2
Степень защиты - ip сторона контактов .......... Ev006404
Тип изделия/компонента .......... Кулачковый переключатель
Номин рабочий ток ie при ас-21 ас-22 400 в, а .......... 25
Пригоден в качестве сервисного выкл-ля .......... Да
Номин рабочий ток ie при ас-2 400 в, а .......... 22
Электр износостойкость, млн циклов .......... 0,03
Номин рабочий ток ie при ас-2 230 в, а .......... 22
Фиксация положения переключателя .......... Да
Номин рабочий ток ie при ас-4 400 в, а .......... 6,5
Пригоден в качестве главного выключателя .......... Да
Номин мощность при ac-3 230 в, квт .......... 4/3
Номин рабочий ток ie при ac-15 230 в, а .......... 8
Номин продолжительный ток iu, а .......... 25.0
Номин рабочий ток ie при ас-4 230 в, а .......... 6,5
Температура эксплуатации, °c .......... -25...40
Номин раб напряжение ac контактов, в .......... 230; 400
Номин мощность при ac-4 230 в, квт .......... 1,5/1,1
Макс допустимое раб напряжение ue ac, в .......... 400
Модульное исполнение .......... Нет
Номин мощность при ac-2 230 в, квт .......... 5,5
Номин мощность при ac-23 400 в, квт .......... 11/5,5
Номин мощность при ac-3 400 в, квт .......... 7,5/3,7
Функции переключателя .......... Многоступенчатый переключатель
Тип выключателя .......... Переключатель вкл/откл
Подходит для установки в распредел платы .......... Нет
Подходит для промежуточного монтажа .......... Да
Номин рабочий ток ie при ас-21 ас-22 230 в, а .......... 25
