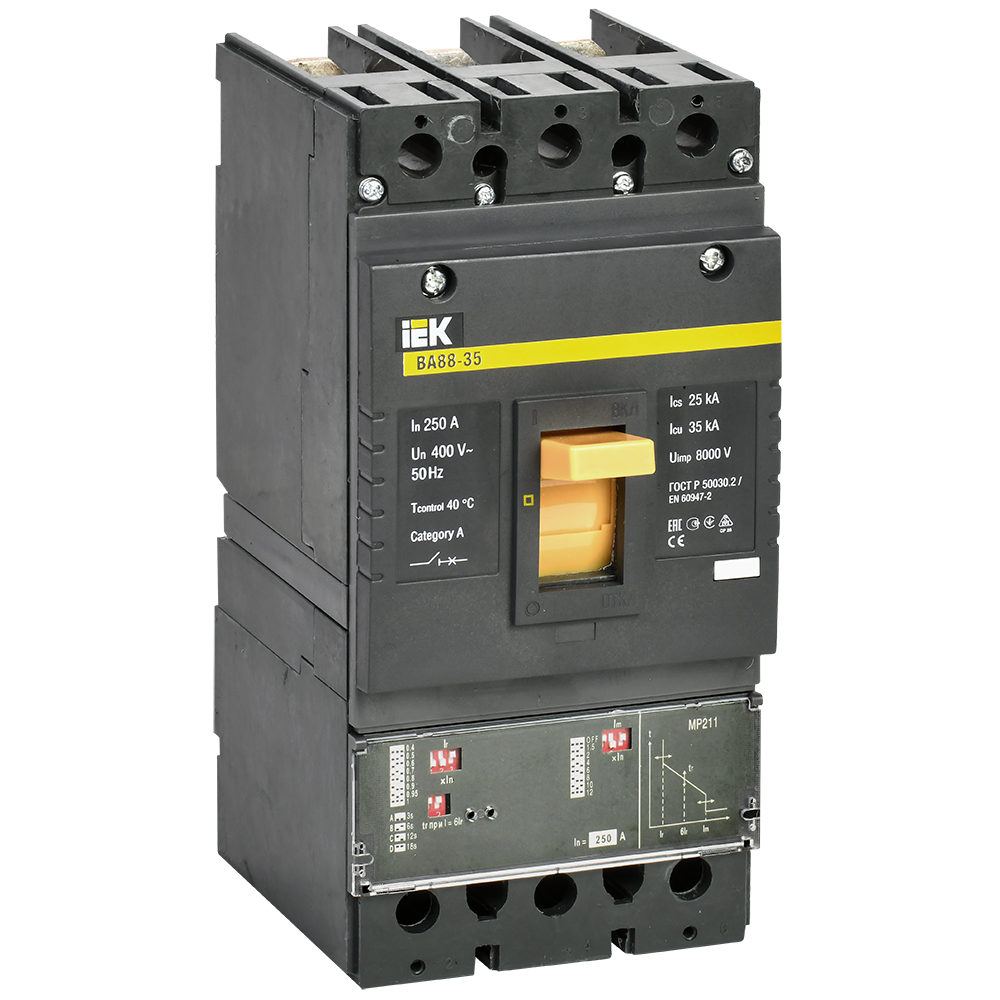

Выключатель автоматический ВА88-35 3Р 250А 35кА с электронным расцепителем MP 211 IEK

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Соответствуют требованиям ГОСТ Р 50030.2. Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий. Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме. Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

Характеристики изделия

Номин ток, а .......... 250
Количество полюсов .......... 3
Номин откл способность icu при 400 в 50 гц, ка .......... 35
Исполнение .......... Стационарное
Тип расцепителя .......... Iek_v0000011
Номин раб напряжение, в .......... 400
Тип изделия/компонента .......... Выключатель автоматический в литом корпусе
Потери энергии, вт .......... 150.0
Кол-во вспомогат переключающих контактов .......... 0
Моторный привод встроенный .......... Нет
Тип подключения силовой электрич цепи .......... Винтовое соединение
Частота сети, гц .......... 50
Ширина, мм .......... 105.0
Высота, мм .......... 170.0
Глубина, мм .......... 135.0
С расцеплением под напряжением .......... Да
Климатическое исполнение .......... Iek_v0000009
Конструкция прибора .......... Встраиваемое устройство расширения
Вид подключения главной электрич цепи .......... Прочее
Номин импульсное выдерживаемое напряжение, кв .......... 8
Номин напряжение, в .......... 400...400
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Моторный привод - дополнительно .......... Да
Тип элемента управления .......... Тумблер
Диапазон уставки тока расцепления, а .......... 375...3000
Диап регул без заде сраб расцеп короткого замык, а .......... -
Подходит для монтажа на din-рейку .......... Нет
Номин продолжительный ток iu, а .......... 250
Степень защиты - ip .......... Ip20
Наличие электронного расцепителя .......... Да
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Номин раб наибольшая откл способность ics, ка .......... 25
