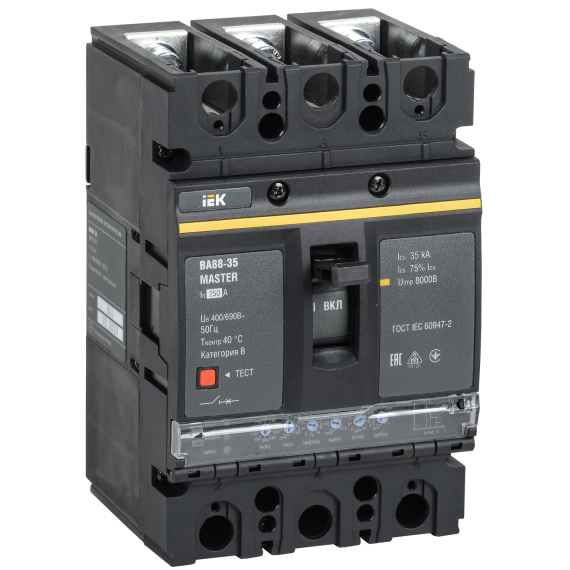

Выключатель автоматический ВА88-35 3Р 250А 35кА MASTER с электронным расцепителем IEK

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

Характеристики изделия

Номин ток, а .......... 250
Количество полюсов .......... 3
Номин откл способность icu при 400 в 50 гц, ка .......... 35
Исполнение .......... Стационарное
Тип расцепителя .......... Ev000101
Номин раб напряжение, в .......... 400...690
Тип изделия/компонента .......... Выключатель автоматический в литом корпусе
Потери энергии, вт .......... 150.0
Температура эксплуатации, °c .......... -25...60
Кол-во вспомогат переключающих контактов .......... 0
Моторный привод встроенный .......... Нет
Тип подключения силовой электрич цепи .......... Винтовое соединение
Комплексная защита от замыканий на землю .......... Нет
Частота сети, гц .......... 50
Ширина, мм .......... 107.0
Высота, мм .......... 165.0
Глубина, мм .......... 85.0
Моторный привод - дополнительно .......... Да
Диапазон уставки тока расцепления, а .......... 1000...3500
Степень защиты - ip .......... Ip30
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Наличие электронного расцепителя .......... Да
Тип элемента управления .......... Тумблер
Относительная влажность воздуха .......... 50%
Номин импульсное выдерживаемое напряжение, кв .......... 8
Номин напряжение изоляции ui, в .......... 800
Климатическое исполнение .......... Iek_v0000009
Диап регул без заде сраб расцеп короткого замык, а .......... -
Конструкция прибора .......... Встраиваемое устройство расширения
Номин раб наибольшая откл способность ics, ка .......... 26,25
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Уставка электромагнитного расцепителя im, а .......... (4; 6; 7; 8; 10; 11; 12; 13; 14) in
Мех износостойкость, циклов .......... < 7000
Режим работы .......... Продолжительный
С расцеплением под напряжением .......... Да
Номин продолжительный ток iu, а .......... 250
Высота над уровнем моря, м .......... < 2000
Степень защиты зажимов ip .......... Ip00
Подходит для монтажа на din-рейку .......... Нет
Электр износостойкость, циклов .......... < 2500
Номин напряжение, в .......... 690...690
Вес, кг .......... 2.000
