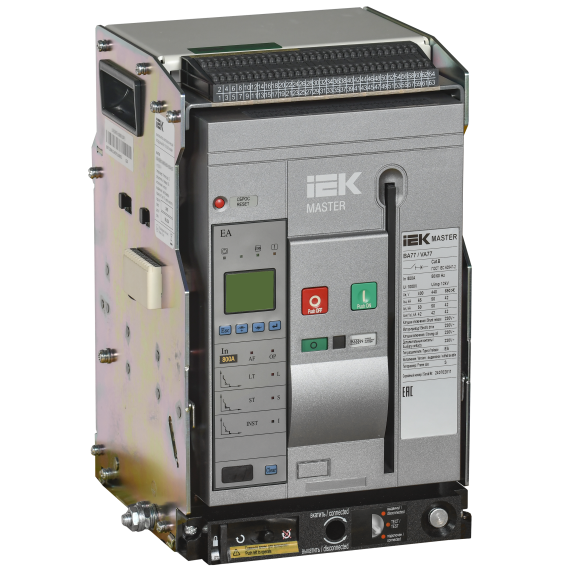

Воздушный автоматический выключатель переменного тока ВА77 выдвижного исполнения 3 полюса типоразмер S 65кА 800А EA с набором аксессуаров: мотор привод катушка включения катушка отключения MASTER IEK

Воздушные автоматические выключатели серии MASTER IEK предназначены для защиты сетей низкого напряжения от коротких замыканий и перегрузок. Автоматические выключатели данной серии обладают оптимальным набором функций, для применения их на объектах жилищного, социального, коммерческого и дорожного строительства, а также энергетики и сельского хозяйства. Воздушные автоматические выключатели серии MASTER IEK поставляются укомплектованными набором аксессуаров для их полноценного применения в состав НКУ: мотор привод 230В, реле включения и отключения (с удержанием) 230В, контакт положения в корзине, набор из 4х перекидных контактов, аварийный контакт. В комплект автоматического выключателя также входит электронный контроллер и, в случае выдвижного исполнения база выдвижного исполнения.

Характеристики изделия

Номин ток, а .......... 800
Количество полюсов .......... 3
Номин откл способность icu при 400 в 50 гц, ка .......... 65
Исполнение .......... Выдвижной (-ая)
Тип расцепителя .......... Ev000101
Тип изделия/компонента .......... Выключатель автоматический воздушный
Температура эксплуатации, °c .......... -25…70
Кол-во вспомогат переключающих контактов .......... 4
Моторный привод встроенный .......... Да
Тип подключения силовой электрич цепи .......... Болтовое соединение
Комплексная защита от замыканий на землю .......... Нет
Частота сети, гц .......... 50
Ширина, мм .......... 210.0
Высота, мм .......... 352.0
Глубина, мм .......... 280.0
Дополнит оборудование входящее в поставку .......... Прочее
Механич износостойкость без обслуживания, циклов .......... 15000
Монтаж на din-рейку .......... Нет
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Моторный привод - дополнительно .......... Нет
Вид подключения главной электрич цепи .......... Подключение сзади
Высота над уровнем моря, м .......... < 2000
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Номин напряжение, в .......... 400...690
Механич износостойкость с обслуживанием, циклов .......... 30000
Тип элемента управления .......... Прочее
Степень защиты - ip .......... Ip30
Номин импульсное выдерживаемое напряжение, кв .......... 12
Номин напряжение изоляции ui, в .......... 1000
Наличие электронного расцепителя .......... Да
Конструкция прибора .......... Прочее
Вес, кг .......... 30.500
Номин продолжительный ток iu, а .......... 800
Диап регул без заде сраб расцеп короткого замык, а .......... 800...25000
Степень защиты зажимов ip .......... Ip00
Номин кратковрем выдерж в течении 1 с ток icw, ка .......... 42
Подходит для монтажа на din-рейку .......... Нет
Диапазон уставки тока расцепления, а .......... 320...800
Номин раб наибольшая откл способность ics, ка .......... 50
С расцеплением под напряжением .......... Да
Режим работы .......... Продолжительный
