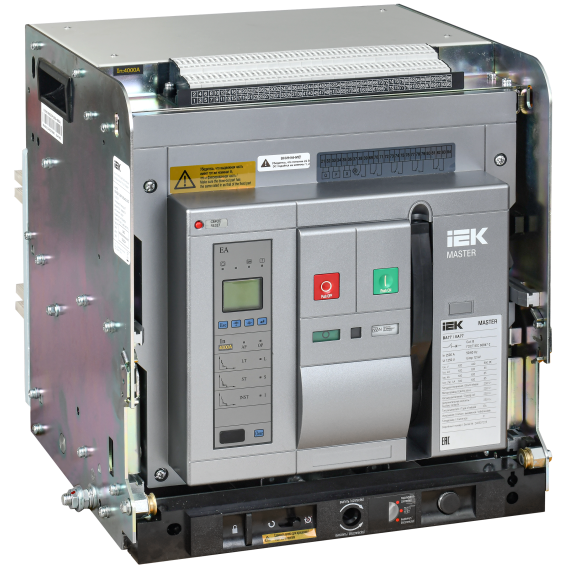

Воздушный автоматический выключатель переменного тока ВА77 выдвижного исполнения 3 полюса типоразмер F 100кА 2500А EA с набором аксессуаров: мотор привод катушка включения катушка отключения MASTER IEK

Воздушные автоматические выключатели серии MASTER IEK предназначены для защиты сетей низкого напряжения от коротких замыканий и перегрузок. Автоматические выключатели данной серии обладают оптимальным набором функций, для применения их на объектах жилищного, социального, коммерческого и дорожного строительства, а также энергетики и сельского хозяйства. Воздушные автоматические выключатели серии MASTER IEK поставляются укомплектованными набором аксессуаров для их полноценного применения в состав НКУ: мотор привод 230В, реле включения и отключения (с удержанием) 230В, контакт положения в корзине, набор из 4х перекидных контактов, аварийный контакт. В комплект автоматического выключателя также входит электронный контроллер и, в случае выдвижного исполнения база выдвижного исполнения.

Характеристики изделия

Номин ток, а .......... 2500
Количество полюсов .......... 3
Номин откл способность icu при 400 в 50 гц, ка .......... 100
Исполнение .......... Выдвижной (-ая)
Тип расцепителя .......... Ev000101
Тип изделия/компонента .......... Выключатель автоматический воздушный
Температура эксплуатации, °c .......... -25…70
Кол-во вспомогат переключающих контактов .......... 4
Моторный привод встроенный .......... Да
Тип подключения силовой электрич цепи .......... Болтовое соединение
Комплексная защита от замыканий на землю .......... Нет
Частота сети, гц .......... 50
Ширина, мм .......... 401.0
Высота, мм .......... 438.0
Глубина, мм .......... 395.0
Номин напряжение, в .......... 400...690
Моторный привод - дополнительно .......... Нет
Конструкция прибора .......... Прочее
Диап регул без заде сраб расцеп короткого замык, а .......... 2500...80000
Дополнит оборудование входящее в поставку .......... Прочее
Тип элемента управления .......... Прочее
Режим работы .......... Продолжительный
Степень защиты - ip .......... Ip30
Механич износостойкость с обслуживанием, циклов .......... 20000
Высота над уровнем моря, м .......... < 2000
Номин кратковрем выдерж в течении 1 с ток icw, ка .......... 100
С расцеплением под напряжением .......... Да
Вес, кг .......... 114.500
Подходит для монтажа на din-рейку .......... Нет
Механич износостойкость без обслуживания, циклов .......... 10000
Диапазон уставки тока расцепления, а .......... 1000...2500
Номин продолжительный ток iu, а .......... 2500
Монтаж на din-рейку .......... Нет
Вид подключения главной электрич цепи .......... Подключение сзади
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Номин напряжение изоляции ui, в .......... 1250
Наличие электронного расцепителя .......... Да
Степень защиты зажимов ip .......... Ip00
Номин раб наибольшая откл способность ics, ка .......... 100
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Номин импульсное выдерживаемое напряжение, кв .......... 12
