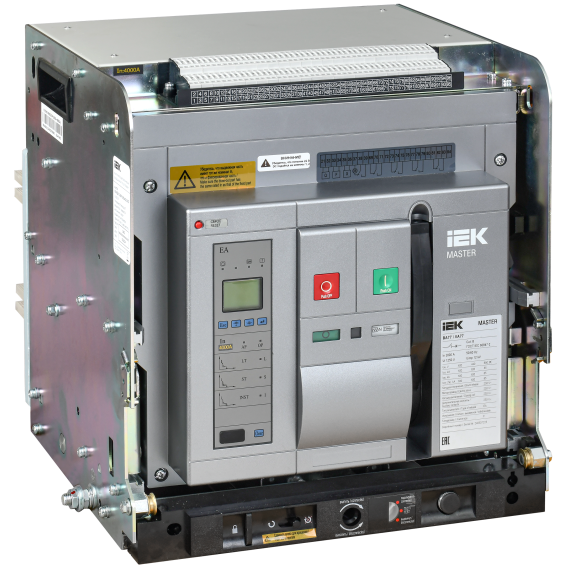

Воздушный автоматический выключатель переменного тока ВА77 выдвижного исполнения 3 полюса типоразмер F 100кА 2000А EA с набором аксессуаров: мотор привод катушка включения катушка отключения MASTER IEK

Воздушные автоматические выключатели серии MASTER IEK предназначены для защиты сетей низкого напряжения от коротких замыканий и перегрузок. Автоматические выключатели данной серии обладают оптимальным набором функций, для применения их на объектах жилищного, социального, коммерческого и дорожного строительства, а также энергетики и сельского хозяйства. Воздушные автоматические выключатели серии MASTER IEK поставляются укомплектованными набором аксессуаров для их полноценного применения в состав НКУ: мотор привод 230В, реле включения и отключения (с удержанием) 230В, контакт положения в корзине, набор из 4х перекидных контактов, аварийный контакт. В комплект автоматического выключателя также входит электронный контроллер и, в случае выдвижного исполнения база выдвижного исполнения.

Характеристики изделия

Степень защиты зажимов ip .......... Ip00
Номин ток, а .......... 2000
Количество полюсов .......... 3
Номин откл способность icu при 400 в 50 гц, ка .......... 100
Исполнение .......... Выдвижной (-ая)
Тип расцепителя .......... Ev000101
Тип изделия/компонента .......... Выключатель автоматический воздушный
Температура эксплуатации, °c .......... -25…70
Кол-во вспомогат переключающих контактов .......... 4
Моторный привод встроенный .......... Да
Тип подключения силовой электрич цепи .......... Болтовое соединение
Комплексная защита от замыканий на землю .......... Нет
Частота сети, гц .......... 50
Ширина, мм .......... 401.0
Высота, мм .......... 438.0
Глубина, мм .......... 395.0
С расцеплением под напряжением .......... Да
Тип элемента управления .......... Прочее
Конструкция прибора .......... Прочее
Номин продолжительный ток iu, а .......... 2000
Степень защиты - ip .......... Ip30
Подходит для монтажа на din-рейку .......... Нет
Диапазон уставки тока расцепления, а .......... 800...2000
Номин раб наибольшая откл способность ics, ка .......... 100
Высота над уровнем моря, м .......... < 2000
Моторный привод - дополнительно .......... Нет
Диап регул без заде сраб расцеп короткого замык, а .......... 2000...80000
Механич износостойкость с обслуживанием, циклов .......... 20000
Механич износостойкость без обслуживания, циклов .......... 10000
Монтаж на din-рейку .......... Нет
Номин кратковрем выдерж в течении 1 с ток icw, ка .......... 100
Режим работы .......... Продолжительный
Номин напряжение, в .......... 400...690
Вид подключения главной электрич цепи .......... Подключение сзади
Дополнит оборудование входящее в поставку .......... Прочее
Наличие электронного расцепителя .......... Да
Вес, кг .......... 114.500
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Номин импульсное выдерживаемое напряжение, кв .......... 12
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Номин напряжение изоляции ui, в .......... 1250
