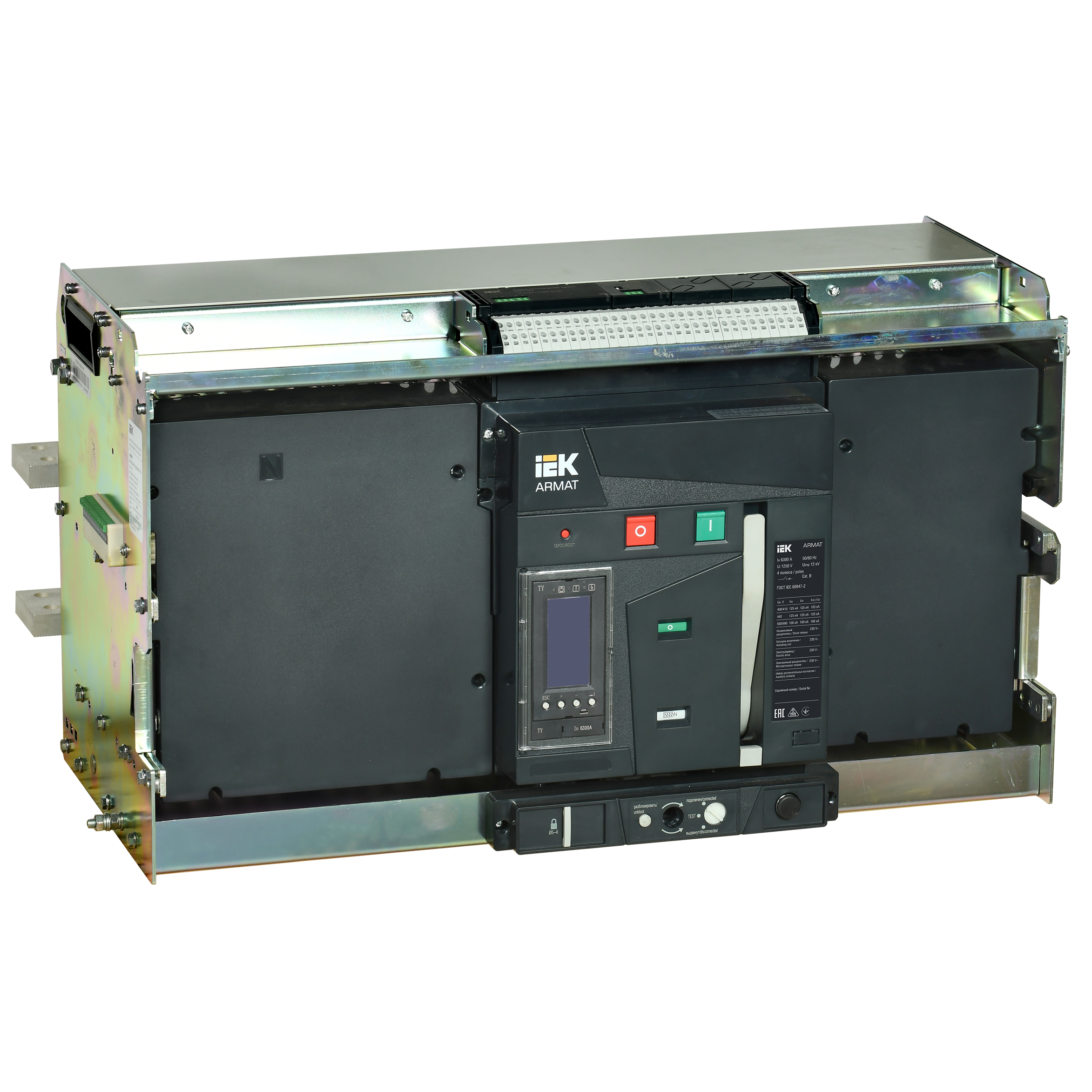

ARMAT AR-A6V TY63 4P W VR Выключатель автоматический воздушный 125кА расцепитель TY 6300А 4P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK

Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Характеристики изделия

Номин ток, а .......... 6300
Количество полюсов .......... 4
Номин откл способность icu при 400 в 50 гц, ка .......... 125
Исполнение .......... Выдвижной (-ая)
Тип расцепителя .......... Ev000101
Тип изделия/компонента .......... Выключатель автоматический воздушный
Потери энергии, вт .......... 1200.0
Кол-во вспомогат переключающих контактов .......... 6
Моторный привод встроенный .......... Да
Тип подключения силовой электрич цепи .......... Болтовое соединение
Частота сети, гц .......... 50
Ширина, мм .......... 966.0
Высота, мм .......... 475.0
Глубина, мм .......... 390.0
Номин раб наибольшая откл способность ics, ка .......... 125
Номин напряжение изоляции ui, в .......... 1250
Моторный привод - дополнительно .......... Нет
Степень защиты - ip .......... Ip30
Диап регул без заде сраб расцеп короткого замык, а .......... 6300...100000
Конструкция прибора .......... Прочее
Наличие электронного расцепителя .......... Да
Номин кратковрем выдерж в течении 1 с ток icw, ка .......... 125
Вид подключения главной электрич цепи .......... Подключение сзади
Тип элемента управления .......... Прочее
Дополнит оборудование входящее в поставку .......... Независимый расцепитель (для силовых автоматов)
Диапазон уставки тока расцепления, а .......... 2520...6300
Номин напряжение, в .......... 690...690
Механич износостойкость без обслуживания, циклов .......... 12500
Номин импульсное выдерживаемое напряжение, кв .......... 12
Номин продолжительный ток iu, а .......... 6300
Режим работы .......... Продолжительный
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Высота над уровнем моря, м .......... < 2000
Подходит для монтажа на din-рейку .......... Нет
С расцеплением под напряжением .......... Да
Кол-во вспомогат норм замкнутых-нз конт .......... 0
