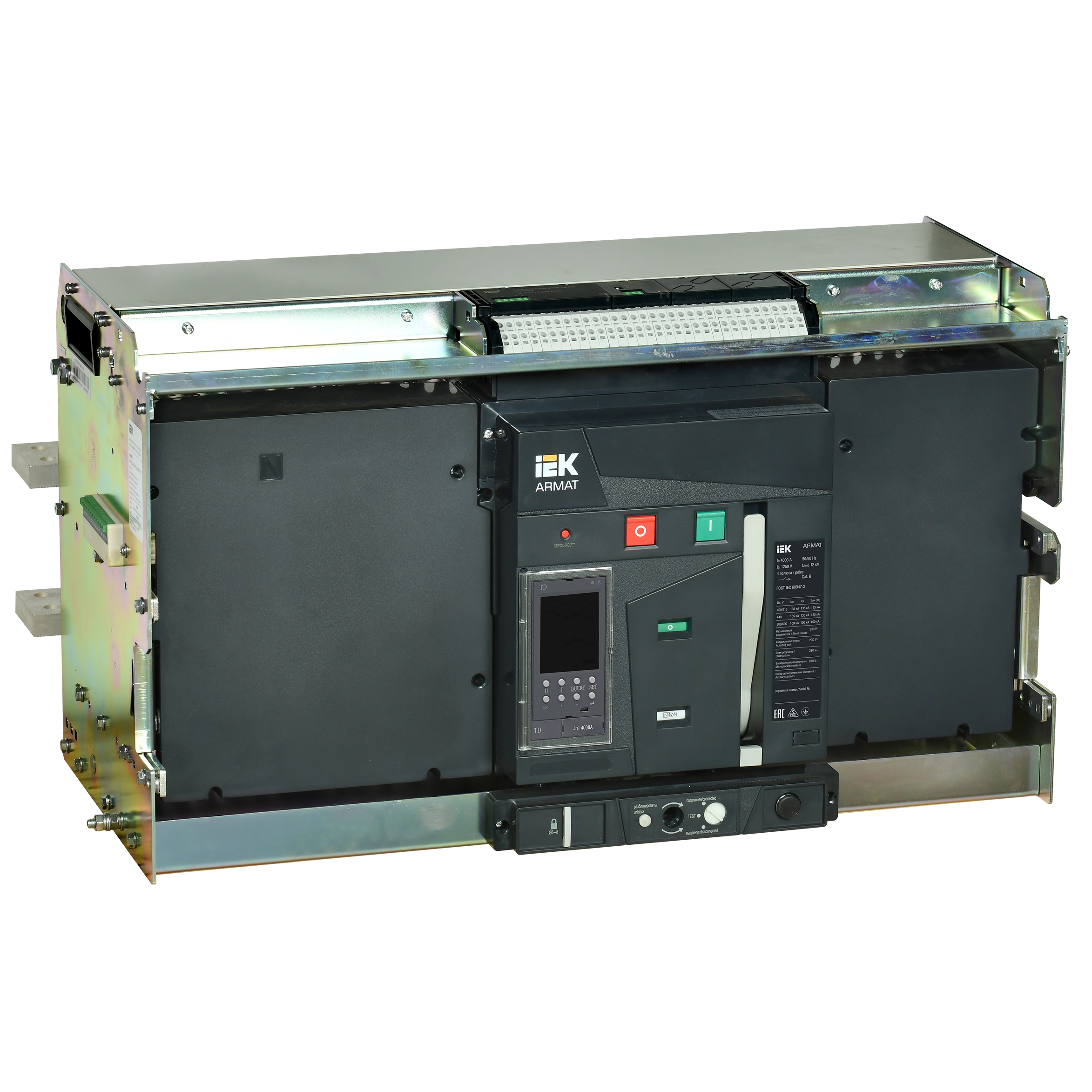

ARMAT AR-A5Y TD40 4P W VR Выключатель автоматический воздушный 135кА расцепитель TD 4000А 4P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK

Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Характеристики изделия

Номин ток, а .......... 4000
Количество полюсов .......... 4
Номин откл способность icu при 400 в 50 гц, ка .......... 135
Исполнение .......... Выдвижной (-ая)
Тип расцепителя .......... Ev000101
Тип изделия/компонента .......... Выключатель автоматический воздушный
Потери энергии, вт .......... 1100.0
Кол-во вспомогат переключающих контактов .......... 6
Моторный привод встроенный .......... Да
Тип подключения силовой электрич цепи .......... Болтовое соединение
Частота сети, гц .......... 50
Ширина, мм .......... 780.0
Высота, мм .......... 435.0
Глубина, мм .......... 390.0
Тип элемента управления .......... Прочее
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Диапазон уставки тока расцепления, а .......... 1600...4000
Режим работы .......... Продолжительный
Номин напряжение изоляции ui, в .......... 1250
Моторный привод - дополнительно .......... Нет
Номин кратковрем выдерж в течении 1 с ток icw, ка .......... 135
Степень защиты - ip .......... Ip30
Конструкция прибора .......... Прочее
Номин напряжение, в .......... 690...690
Механич износостойкость без обслуживания, циклов .......... 12500
Вид подключения главной электрич цепи .......... Подключение сзади
С расцеплением под напряжением .......... Да
Наличие электронного расцепителя .......... Да
Диап регул без заде сраб расцеп короткого замык, а .......... 4000...80000
Подходит для монтажа на din-рейку .......... Нет
Номин импульсное выдерживаемое напряжение, кв .......... 12
Номин продолжительный ток iu, а .......... 4000
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Дополнит оборудование входящее в поставку .......... Независимый расцепитель (для силовых автоматов)
Высота над уровнем моря, м .......... < 2000
Номин раб наибольшая откл способность ics, ка .......... 135
