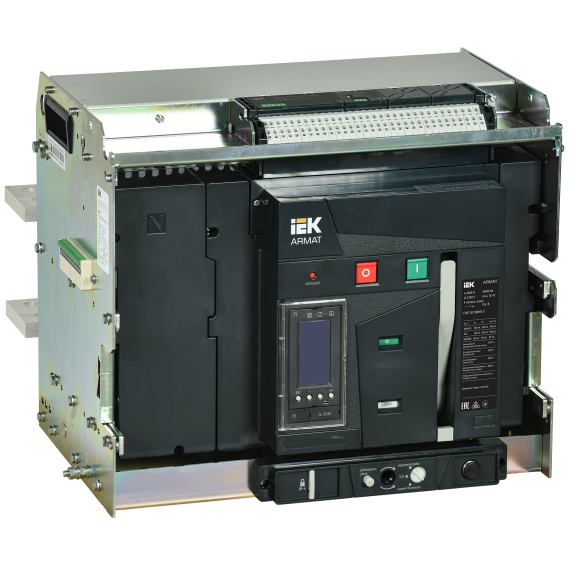

ARMAT AR-A4H TY32 4P W HR Выключатель автоматический воздушный 100кА расцепитель TY 3200А 4P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK

Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Характеристики изделия

Номин ток, а .......... 3200
Количество полюсов .......... 4
Номин откл способность icu при 400 в 50 гц, ка .......... 100
Исполнение .......... Выдвижной (-ая)
Тип расцепителя .......... Ev000101
Тип изделия/компонента .......... Выключатель автоматический воздушный
Потери энергии, вт .......... 920.0
Кол-во вспомогат переключающих контактов .......... 6
Моторный привод встроенный .......... Да
Тип подключения силовой электрич цепи .......... Болтовое соединение
Частота сети, гц .......... 50
Ширина, мм .......... 401.0
Высота, мм .......... 435.0
Глубина, мм .......... 390.0
Подходит для монтажа на din-рейку .......... Нет
Номин кратковрем выдерж в течении 1 с ток icw, ка .......... 100
Конструкция прибора .......... Прочее
Диапазон уставки тока расцепления, а .......... 1280...3200
Моторный привод - дополнительно .......... Нет
Высота над уровнем моря, м .......... < 2000
Номин раб наибольшая откл способность ics, ка .......... 100
Номин импульсное выдерживаемое напряжение, кв .......... 12
С расцеплением под напряжением .......... Да
Механич износостойкость без обслуживания, циклов .......... 15000
Номин напряжение изоляции ui, в .......... 1250
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Тип элемента управления .......... Прочее
Диап регул без заде сраб расцеп короткого замык, а .......... 3200...65000
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Номин напряжение, в .......... 690...690
Номин продолжительный ток iu, а .......... 3200
Вид подключения главной электрич цепи .......... Подключение сзади
Дополнит оборудование входящее в поставку .......... Независимый расцепитель (для силовых автоматов)
Степень защиты - ip .......... Ip30
Наличие электронного расцепителя .......... Да
Режим работы .......... Продолжительный
