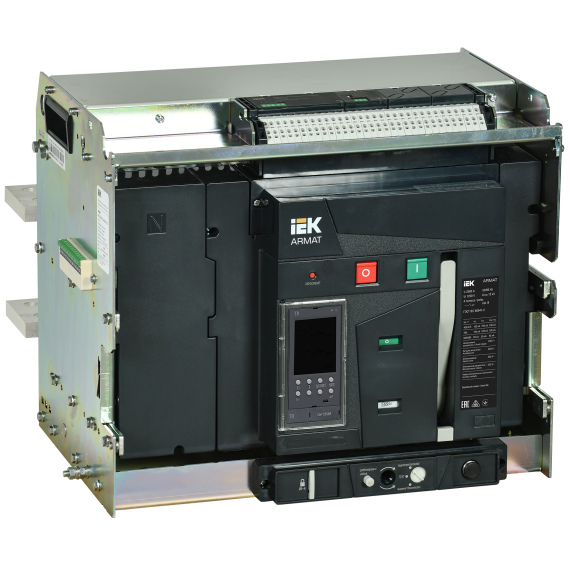

ARMAT Воздушный автоматический выключатель выдвижного исполнения 4P типоразмер E 100кА 2500А расцепитель TD с комплектом аксессуаров 220В: мотор привод катушка включения катушка отключения IEK

Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Характеристики изделия

Номин ток, а .......... 2500
Количество полюсов .......... 4
Номин откл способность icu при 400 в 50 гц, ка .......... 100
Исполнение .......... Выдвижной (-ая)
Тип расцепителя .......... Ev000101
Тип изделия/компонента .......... Выключатель автоматический воздушный
Потери энергии, вт .......... 660.0
Кол-во вспомогат переключающих контактов .......... 6
Моторный привод встроенный .......... Да
Тип подключения силовой электрич цепи .......... Болтовое соединение
Частота сети, гц .......... 50
Ширина, мм .......... 401.0
Высота, мм .......... 435.0
Глубина, мм .......... 390.0
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Дополнит оборудование входящее в поставку .......... Независимый расцепитель (для силовых автоматов)
Механич износостойкость без обслуживания, циклов .......... 15000
Тип элемента управления .......... Прочее
Номин напряжение, в .......... 690...690
Конструкция прибора .......... Прочее
С расцеплением под напряжением .......... Да
Номин кратковрем выдерж в течении 1 с ток icw, ка .......... 100
Режим работы .......... Продолжительный
Диап регул без заде сраб расцеп короткого замык, а .......... 2500...65000
Номин раб наибольшая откл способность ics, ка .......... 100
Номин продолжительный ток iu, а .......... 2500
Номин напряжение изоляции ui, в .......... 1250
Вид подключения главной электрич цепи .......... Подключение сзади
Номин импульсное выдерживаемое напряжение, кв .......... 12
Наличие электронного расцепителя .......... Да
Степень защиты - ip .......... Ip30
Моторный привод - дополнительно .......... Нет
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Высота над уровнем моря, м .......... < 2000
Диапазон уставки тока расцепления, а .......... 1000...2500
Подходит для монтажа на din-рейку .......... Нет
