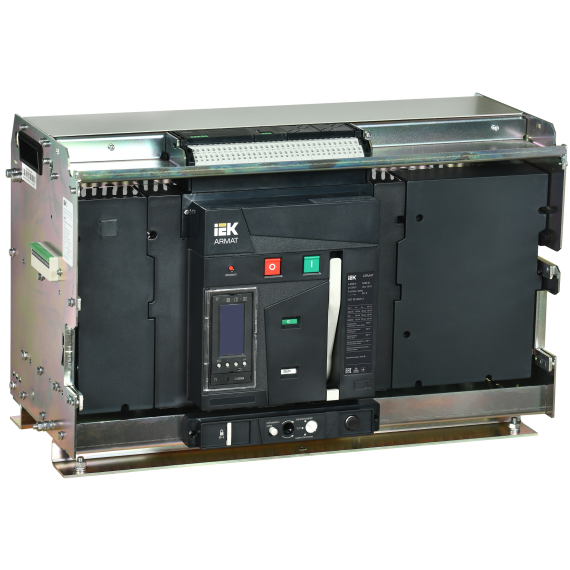

ARMAT AR-A6X TY63 3P W VR Выключатель автоматический воздушный 150кА расцепитель TY 6300А 3P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK

Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Характеристики изделия

Номин ток, а .......... 6300
Количество полюсов .......... 3
Номин откл способность icu при 400 в 50 гц, ка .......... 150
Исполнение .......... Выдвижной (-ая)
Тип расцепителя .......... Ev000101
Тип изделия/компонента .......... Выключатель автоматический воздушный
Потери энергии, вт .......... 1200.0
Кол-во вспомогат переключающих контактов .......... 6
Моторный привод встроенный .......... Да
Тип подключения силовой электрич цепи .......... Болтовое соединение
Частота сети, гц .......... 50
Ширина, мм .......... 740.0
Высота, мм .......... 475.0
Глубина, мм .......... 390.0
С расцеплением под напряжением .......... Да
Номин продолжительный ток iu, а .......... 6300
Дополнит оборудование входящее в поставку .......... Независимый расцепитель (для силовых автоматов)
Номин напряжение, в .......... 690...690
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Номин напряжение изоляции ui, в .......... 1250
Механич износостойкость без обслуживания, циклов .......... 12500
Степень защиты - ip .......... Ip30
Моторный привод - дополнительно .......... Нет
Режим работы .......... Продолжительный
Диапазон уставки тока расцепления, а .......... 2520...6300
Наличие электронного расцепителя .......... Да
Конструкция прибора .......... Прочее
Тип элемента управления .......... Прочее
Диап регул без заде сраб расцеп короткого замык, а .......... 6300...100000
Вид подключения главной электрич цепи .......... Подключение сзади
Высота над уровнем моря, м .......... < 2000
Подходит для монтажа на din-рейку .......... Нет
Номин кратковрем выдерж в течении 1 с ток icw, ка .......... 150
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Номин импульсное выдерживаемое напряжение, кв .......... 12
Номин раб наибольшая откл способность ics, ка .......... 150
