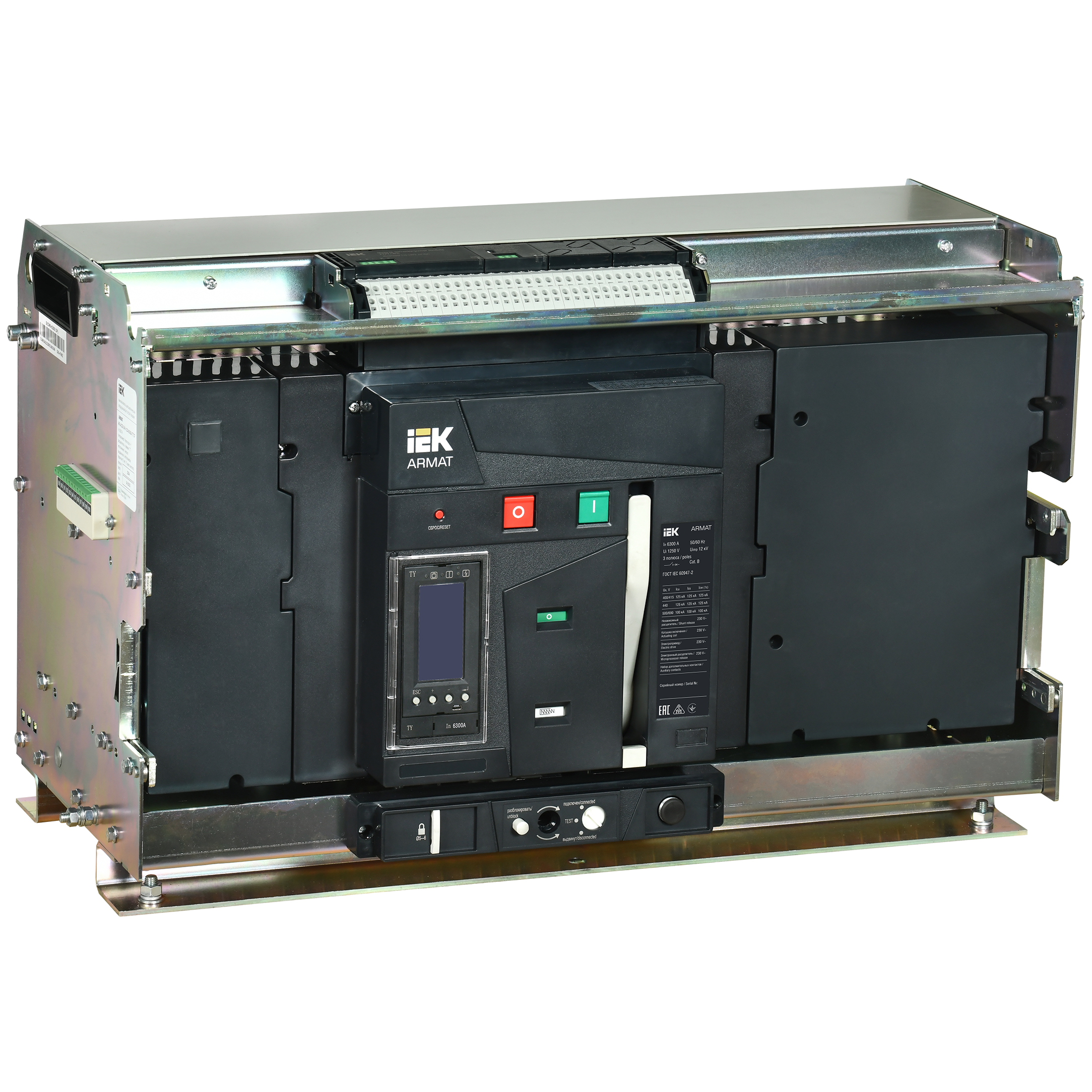

ARMAT AR-A6V TY63 3P W VR Выключатель автоматический воздушный 125кА расцепитель TY 6300А 3P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK

Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Характеристики изделия

Номин ток, а .......... 6300
Количество полюсов .......... 3
Номин откл способность icu при 400 в 50 гц, ка .......... 125
Исполнение .......... Выдвижной (-ая)
Тип расцепителя .......... Ev000101
Тип изделия/компонента .......... Выключатель автоматический воздушный
Потери энергии, вт .......... 1200.0
Кол-во вспомогат переключающих контактов .......... 6
Моторный привод встроенный .......... Да
Тип подключения силовой электрич цепи .......... Болтовое соединение
Частота сети, гц .......... 50
Ширина, мм .......... 740.0
Высота, мм .......... 475.0
Глубина, мм .......... 390.0
Степень защиты - ip .......... Ip30
Моторный привод - дополнительно .......... Нет
Вид подключения главной электрич цепи .......... Подключение сзади
Диапазон уставки тока расцепления, а .......... 2520...6300
Высота над уровнем моря, м .......... < 2000
Номин напряжение, в .......... 690...690
С расцеплением под напряжением .......... Да
Механич износостойкость без обслуживания, циклов .......... 12500
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Диап регул без заде сраб расцеп короткого замык, а .......... 6300...100000
Подходит для монтажа на din-рейку .......... Нет
Наличие электронного расцепителя .......... Да
Тип элемента управления .......... Прочее
Режим работы .......... Продолжительный
Конструкция прибора .......... Прочее
Номин раб наибольшая откл способность ics, ка .......... 125
Номин импульсное выдерживаемое напряжение, кв .......... 12
Номин кратковрем выдерж в течении 1 с ток icw, ка .......... 125
Дополнит оборудование входящее в поставку .......... Независимый расцепитель (для силовых автоматов)
Номин напряжение изоляции ui, в .......... 1250
Номин продолжительный ток iu, а .......... 6300
