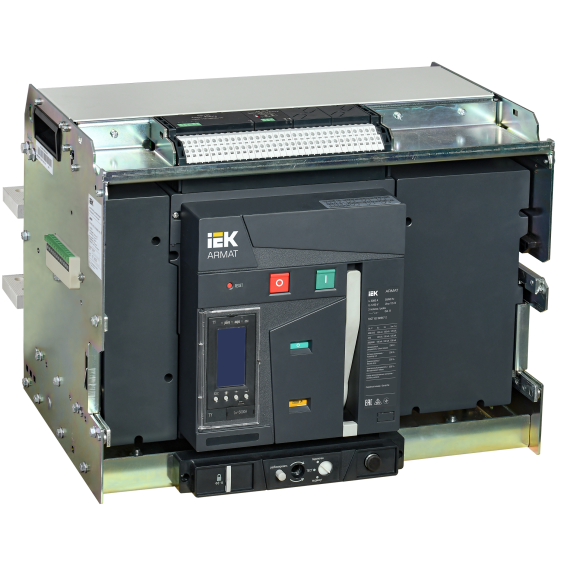

ARMAT AR-A5Y TY50 3P W VR Выключатель автоматический воздушный 135кА расцепитель TY 5000А 3P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK

Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Характеристики изделия

Номин ток, а .......... 5000
Количество полюсов .......... 3
Номин откл способность icu при 400 в 50 гц, ка .......... 135
Исполнение .......... Выдвижной (-ая)
Тип расцепителя .......... Ev000101
Тип изделия/компонента .......... Выключатель автоматический воздушный
Потери энергии, вт .......... 1100.0
Кол-во вспомогат переключающих контактов .......... 6
Моторный привод встроенный .......... Да
Тип подключения силовой электрич цепи .......... Болтовое соединение
Частота сети, гц .......... 50
Ширина, мм .......... 580.0
Высота, мм .......... 435.0
Глубина, мм .......... 390.0
Дополнит оборудование входящее в поставку .......... Независимый расцепитель (для силовых автоматов)
Тип элемента управления .......... Прочее
Наличие электронного расцепителя .......... Да
Механич износостойкость без обслуживания, циклов .......... 12500
Подходит для монтажа на din-рейку .......... Нет
Номин напряжение изоляции ui, в .......... 1250
Кол-во вспомогат норм разомкнутых-но конт .......... 0
Конструкция прибора .......... Прочее
Степень защиты - ip .......... Ip30
Номин раб наибольшая откл способность ics, ка .......... 135
Номин кратковрем выдерж в течении 1 с ток icw, ка .......... 135
Номин напряжение, в .......... 690...690
Номин продолжительный ток iu, а .......... 5000
Вид подключения главной электрич цепи .......... Подключение сзади
Кол-во вспомогат норм замкнутых-нз конт .......... 0
Диап регул без заде сраб расцеп короткого замык, а .......... 5000...80000
Режим работы .......... Продолжительный
Диапазон уставки тока расцепления, а .......... 2000...5000
С расцеплением под напряжением .......... Да
Высота над уровнем моря, м .......... < 2000
Моторный привод - дополнительно .......... Нет
Номин импульсное выдерживаемое напряжение, кв .......... 12
