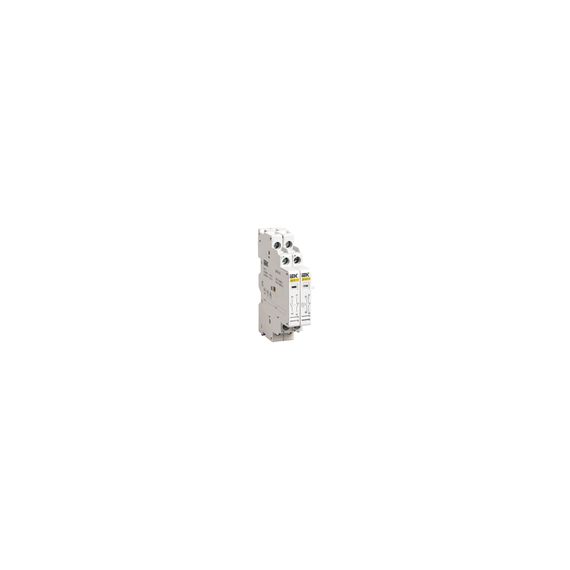

Пускатель ПРК32-14 In=14A Ir=9-14A Ue 660В IEK

Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя. Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений. Категория применения АС-3. По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759. Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365.

Характеристики изделия

Номин ток, а .......... 14.0
Диапазон уставки тока расцепления, а .......... 9...14
Количество полюсов .......... 3
Тип расцепителя .......... Термомагнитный
Глубина, мм .......... 81.0
Номин предельный отключаемый ток к з iсu 230 в, ка .......... 100
Ширина, мм .......... 44.5
Вес, кг .......... ≤ 0,26
С термозащитой .......... Да
Тип монтажа .......... Ev000242
Коммутационное перенапряжение, в .......... ≤ 8000
Номин откл способность icu при 400 в ac, ка .......... 15
Номин рабочий отключаемый ток к з iсs 660 в, ка .......... 2.25
Номин напряжение изоляции ui, в .......... 660
Тип подключения силовой электрич цепи .......... Винтовое соединение
Номин продолжительный ток iu, а .......... 14
Высота, мм .......... 90.0
Номин предельный отключаемый ток к з iсu 400 в, ка .......... 15
Номин частота, гц .......... 50
Уставка электромагнитного расцепителя, а .......... 170.0
С интегрированным вспомогат перекл .......... Нет
Класс расцепления - защиты .......... 10
Чувствительность к обрыву фазы .......... Да
Диап регул без заде сраб расцеп короткого замык, а .......... -
Номин предельный отключаемый ток к з iсu 660 в, ка .......... 3
Номин раб напряжение, в .......... 230/400/600
Номин импульсное выдерживаемое напряжение, кв .......... 8
Номин мощность управ эд в применения ас-3 660в, квт .......... 9.00
Номин мощность управ эд в применения ас-3 400в, квт .......... 5.50
Номин мощность управ эд в применения ас-3 230в, квт .......... 3.00
Ремонтопригодность .......... Нет
Температура эксплуатации, °c .......... -25...40
Применение в окружающей среде .......... В
Электр или мех износостойкость, циклов в на о .......... 10000
Конструкция прибора .......... Встраиваемое устройство для встраиваемой техники
С встроенным расцепителем пониж-го напряж .......... Нет
Климатическое исполнение .......... Iek_v0000067
Номин рабочий отключаемый ток к з iсs 400 в, ка .......... 7.5
Степень защиты - ip .......... Ip20
Тип подключения .......... Винтовое соединение
