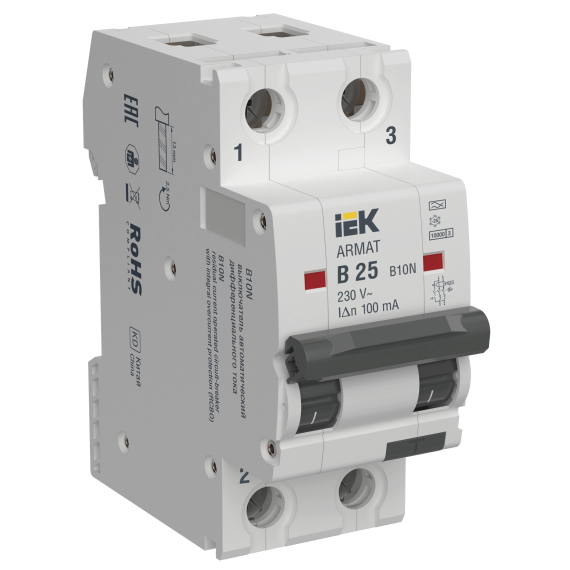

ARMAT Автоматический выключатель дифференциального тока B10N 2P B25 100мА тип A IEK

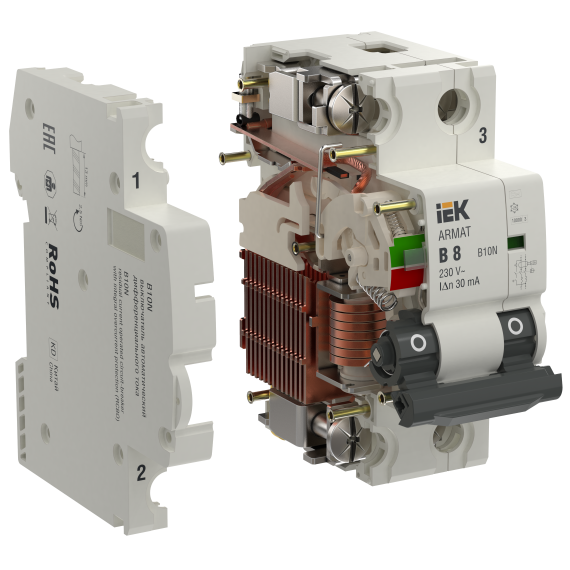

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Характеристики изделия

Номин ток, а .......... 25
Количество полюсов .......... 2
Номин ток утечки, а .......... 0,1
Тип тока утечки .......... A
Характеристика срабатывания - кривая тока .......... B
Номин раб напряжение, в .......... 230
Тип напряжения .......... Переменный (ac)
Степень загрязнения .......... 2
Отключающая способность по en 60898, ка .......... 10
Ширина по количеству модульных расстояний .......... 2
Наличие электронного расцепителя .......... Нет
Отключение нейтрали .......... Да
Тип подключения .......... Ev000415
Момент затяжки винтов контактных зажимов, нм .......... 5
Номин импульсное выдерживаемое напряжение, кв .......... 4
Электрическая износостойкость, в-о .......... 10000
Наличие теплового расцепителя .......... Да
Частота .......... 50 гц
Степень защиты - ip .......... Ip20
Номин неоткл дифференциальный ток, ма .......... 0,5iδn
Тип расцепителя .......... Iek_v0000011
Механическая износостойкость, циклов в-о .......... 20000
Общ количество полюсов .......... 2
Тип монтажа .......... Ev004369
Наличие дифференциального расцепителя .......... Да
Рабочий режим .......... Продолжительный
Класс токоограничения .......... 3
Наличие электромагнитного расцепителя .......... Да
Макс сечение входящего кабеля, мм² .......... 16
Количество защищенных полюсов .......... 2
Отключающая способность по iec 60947-2, ка .......... 10
Монтажная глубина - ниши, мм .......... 75,6
Температура эксплуатации, °c .......... -25...55
