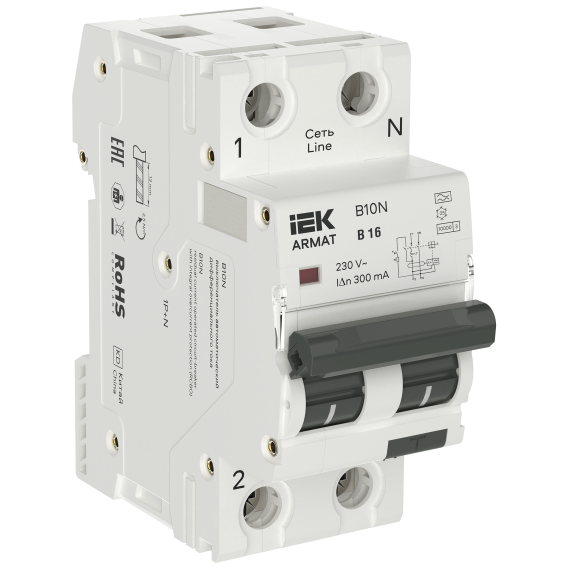

ARMAT Автоматический выключатель дифференциального тока B10N 1P+NP B16 300мА тип A (36мм) IEK

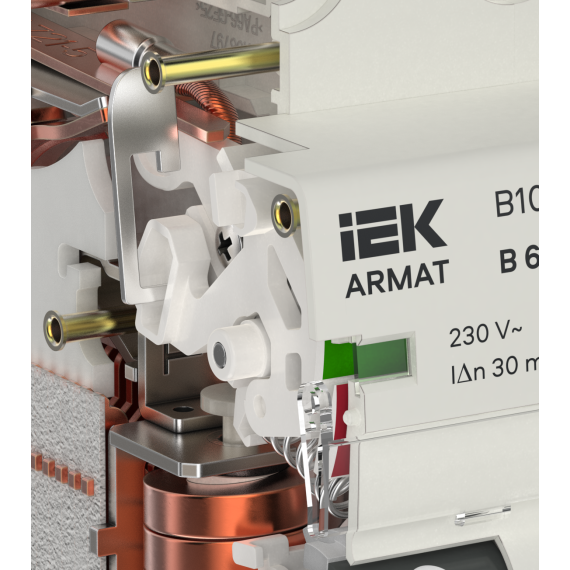

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N с топологией полюсов 1P+N - надежное решение для промышленности, энергетики и бытового применения. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 1P+N означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в фазном полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка вывода исключает неправильное подключение и ошибку при монтаже проводников. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N 1P+N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX (дополнительные контакты и расцепители), а также поворотную рукоятку типа RHN, блокировку рукоятки взвода типа HLC и заглушку вывода пломбировочную типа OTL. Модельный ряд включает в себя устройства с номинальными токами от 6 А до 63 А, с характеристиками срабатывания по сверхтоку B и C, типом защитной характеристики по дифференциальному току A, с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Характеристики изделия

Номин ток, а .......... 16
Количество полюсов .......... 1р+n
Номин ток утечки, а .......... 0,3
Тип тока утечки .......... A
Характеристика срабатывания - кривая тока .......... B
Тип напряжения .......... Переменный (ac)
Номин раб напряжение, в .......... 230
Класс токоограничения .......... 3
Тип монтажа .......... Ev004369
Наличие электронного расцепителя .......... Нет
Наличие электромагнитного расцепителя .......... Да
Ширина по количеству модульных расстояний .......... 2
Тип подключения .......... Ev000415
Тип расцепителя .......... Iek_v0000011
Отключающая способность по iec 60947-2, ка .......... 10
Количество защищенных полюсов .......... 1
Монтажная глубина - ниши, мм .......... 76
Общ количество полюсов .......... 2
Механическая износостойкость, циклов в-о .......... 20000
Отключающая способность по en 60898, ка .......... 10
Момент затяжки винтов контактных зажимов, нм .......... 5
Макс сечение входящего кабеля, мм² .......... 25
Номин импульсное выдерживаемое напряжение, кв .......... 4
Степень защиты - ip .......... Ip20
Номин неоткл дифференциальный ток, ма .......... 0,5iδn
Температура эксплуатации, °c .......... -25...55
Отключение нейтрали .......... Да
Электрическая износостойкость, в-о .......... 10000
Рабочий режим .......... Продолжительный
Степень загрязнения .......... 2
Частота .......... 50/60 гц
Наличие теплового расцепителя .......... Да
Наличие дифференциального расцепителя .......... Да
