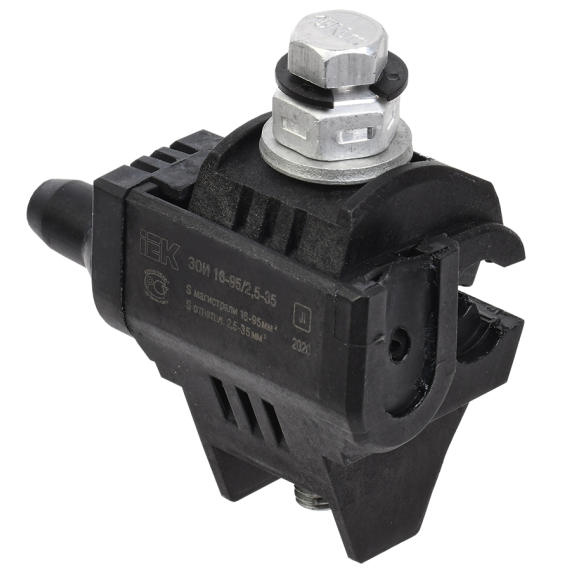

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 (P 645, P2X-95, SLIW15.1) IEK
552933
Стоимость и сроки доставки
Стоимость и сроки доставки:
К сожалению, мы не нашли вариантов доставки до вашего местоположения. Свяжитесь с нами, и мы постараемся вам помочь.
Город:
Москва
Код товара552933
Описание
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Номин поперечное сечение ответвления, мм² .......... 2,5...35
Тип соединения .......... Винтовое соединение
Номинальное сечение главного провода, se, мм² .......... 16...95
Номинальное поперечное сечение ответвления, sm / rm, мм² .......... 2,5...35
Тип изделия/компонента .......... Сжим ответвительный
Температура эксплуатации, °c .......... -60...55
Номин напряжение, в .......... 1000
Номин напряжение изоляции ui, в .......... 6000
Высота, мм .......... 78.0
Длина, мм .......... 71
Ширина, мм .......... 42
Со срывной головкой болта .......... Да
Вес, кг .......... 0,139
Номин ток зажима, а .......... 95
Момент срыва головки болта при монтаже, нм .......... 15
Характеристики изделия
Номин поперечное сечение переходной секции, мм² .......... 16...95Номин поперечное сечение ответвления, мм² .......... 2,5...35
Тип соединения .......... Винтовое соединение
Номинальное сечение главного провода, se, мм² .......... 16...95
Номинальное поперечное сечение ответвления, sm / rm, мм² .......... 2,5...35
Тип изделия/компонента .......... Сжим ответвительный
Температура эксплуатации, °c .......... -60...55
Номин напряжение, в .......... 1000
Номин напряжение изоляции ui, в .......... 6000
Высота, мм .......... 78.0
Длина, мм .......... 71
Ширина, мм .......... 42
Со срывной головкой болта .......... Да
Вес, кг .......... 0,139
Номин ток зажима, а .......... 95
Момент срыва головки болта при монтаже, нм .......... 15
Особенности
Массо-габаритные характеристики
Вес, кг
0.1434
Единица измерения
шт
Заводская упаковка
18.0 шт
Объем, м3
0.000313
Общие характеристики
Гарантия
60 мес
Срок службы
480 мес
Страна происхождения
Китай
Код товара
552933
Производитель
IEK
Артикул производителя
UZA-11-D02-D35
Основные характеристики
Тип изделия
Зажим
Дополнительные характеристики
Высота, мм
78.0
Длина, мм
71
Масса, кг
0,139
Ширина, мм
42
