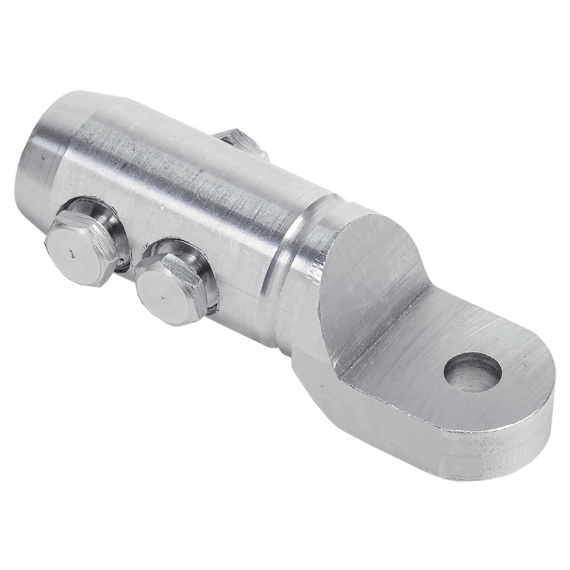

Наконечник болтовой НС-300 35кВ IEK
333568
Стоимость и сроки доставки
Стоимость и сроки доставки:
К сожалению, мы не нашли вариантов доставки до вашего местоположения. Свяжитесь с нами, и мы постараемся вам помочь.
Город:
Москва
Код товара333568
Описание
Наконечники болтовые НС предназначены для оконцевания алюминиевых жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.
Метрический размер болта - м .......... 20х1,5
Ширина .......... 38.0
Высота .......... 41.5
Длина .......... 133.5
Количество винтов или болтов .......... 3
Защитное покрытие поверхности .......... Без покрытия (голый)
Материал .......... Дюралюминиевый сплав
Форма поперечного сечения .......... Многопроволочная круглая/секторная жила
Цвет изоляции .......... Прочее
Вес, кг .......... 0,36
Рабочее напряжение, в .......... 35000
Изоляция .......... Нет
Момент срыва головки болта при монтаж каб линий, нм .......... 62,2
Температура эксплуатации, °c .......... -60...+80
Характеристики изделия
Номин поперечное сечение, мм² .......... 300Метрический размер болта - м .......... 20х1,5
Ширина .......... 38.0
Высота .......... 41.5
Длина .......... 133.5
Количество винтов или болтов .......... 3
Защитное покрытие поверхности .......... Без покрытия (голый)
Материал .......... Дюралюминиевый сплав
Форма поперечного сечения .......... Многопроволочная круглая/секторная жила
Цвет изоляции .......... Прочее
Вес, кг .......... 0,36
Рабочее напряжение, в .......... 35000
Изоляция .......... Нет
Момент срыва головки болта при монтаж каб линий, нм .......... 62,2
Температура эксплуатации, °c .......... -60...+80
Особенности
Массо-габаритные характеристики
Вес, кг
0.2777
Единица измерения
шт
Заводская упаковка
3.0 шт
Объем, м3
0.00047
Общие характеристики
Страна происхождения
Россия
Код товара
333568
Производитель
IEK
Артикул производителя
UNS-300-35KV-S
Основные характеристики
Тип изделия
Наконечник
Дополнительные характеристики
Высота, мм
41.5
Диаметр отверстия, мм
13
Диапазон сечений
300
Длина, мм
133.5
Масса, кг
0,36
Материал изделия
Сплав алюминиевый
Напряжение, В
35000
Покрытие
без покрытия (голый)
Способ монтажа
на винты
Ширина, мм
38.0
