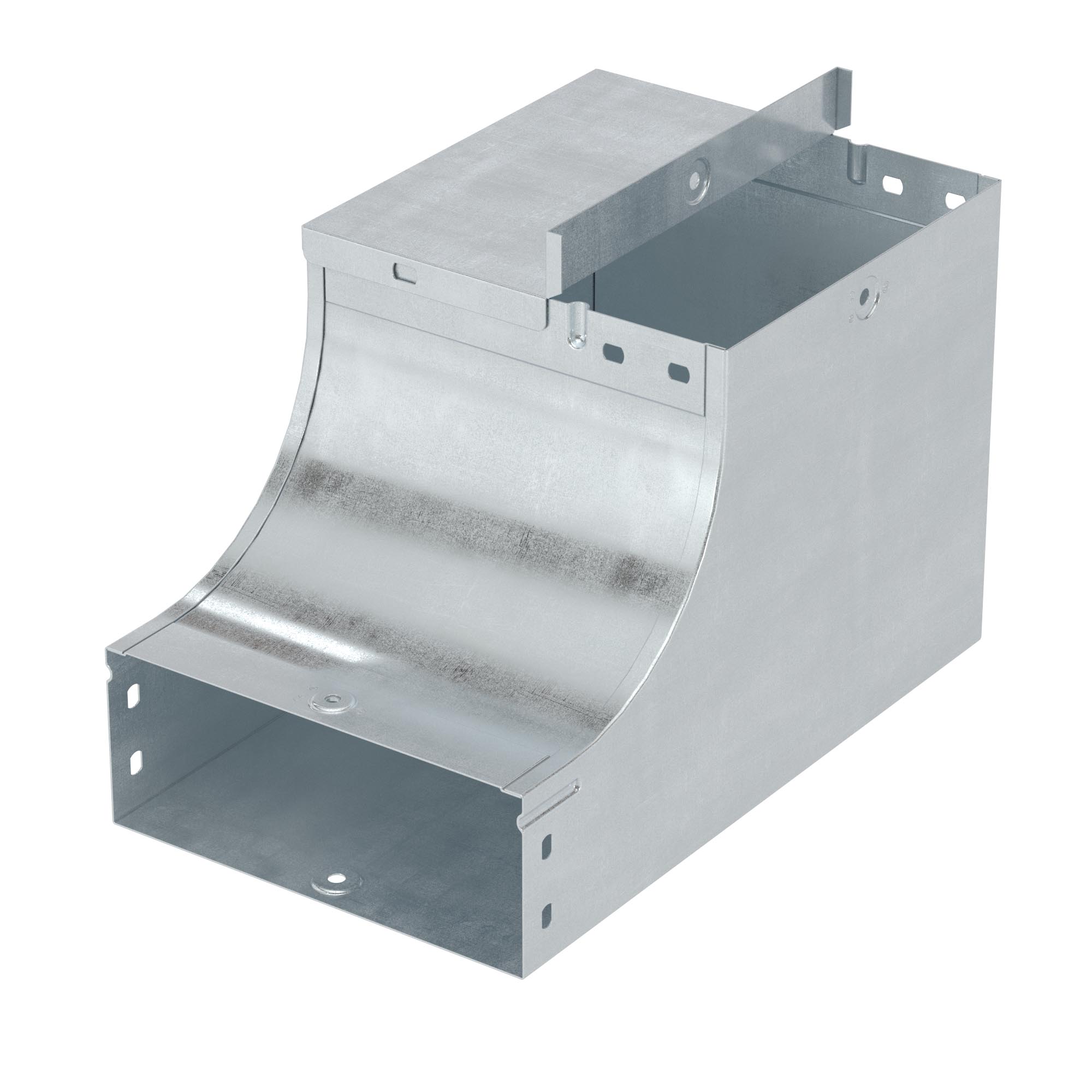

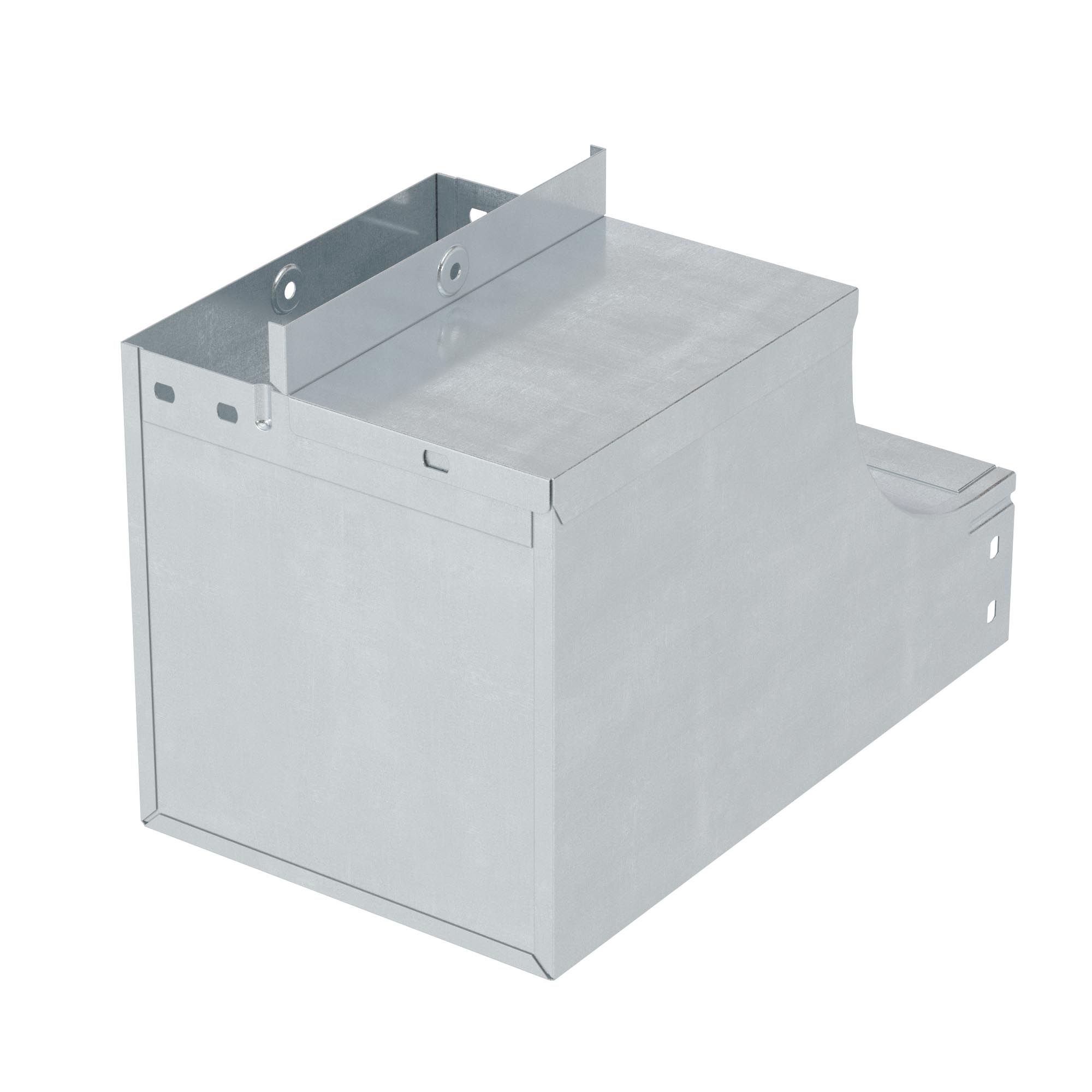

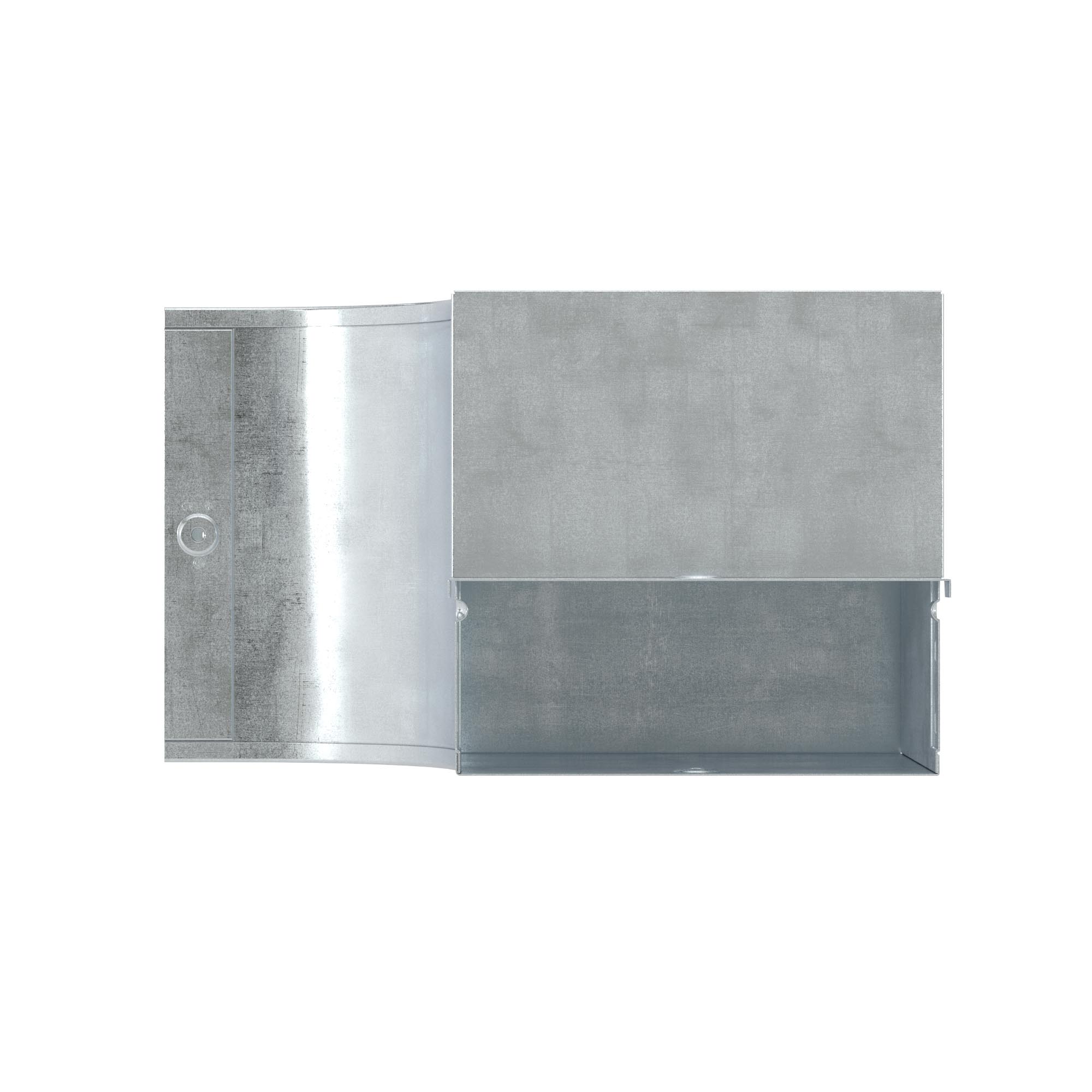

Угол вертикальный внутренний, переходник CSSD 90 осн. 80 H80 в комплекте с крепежными элементами и соединительными пластинами, ZL

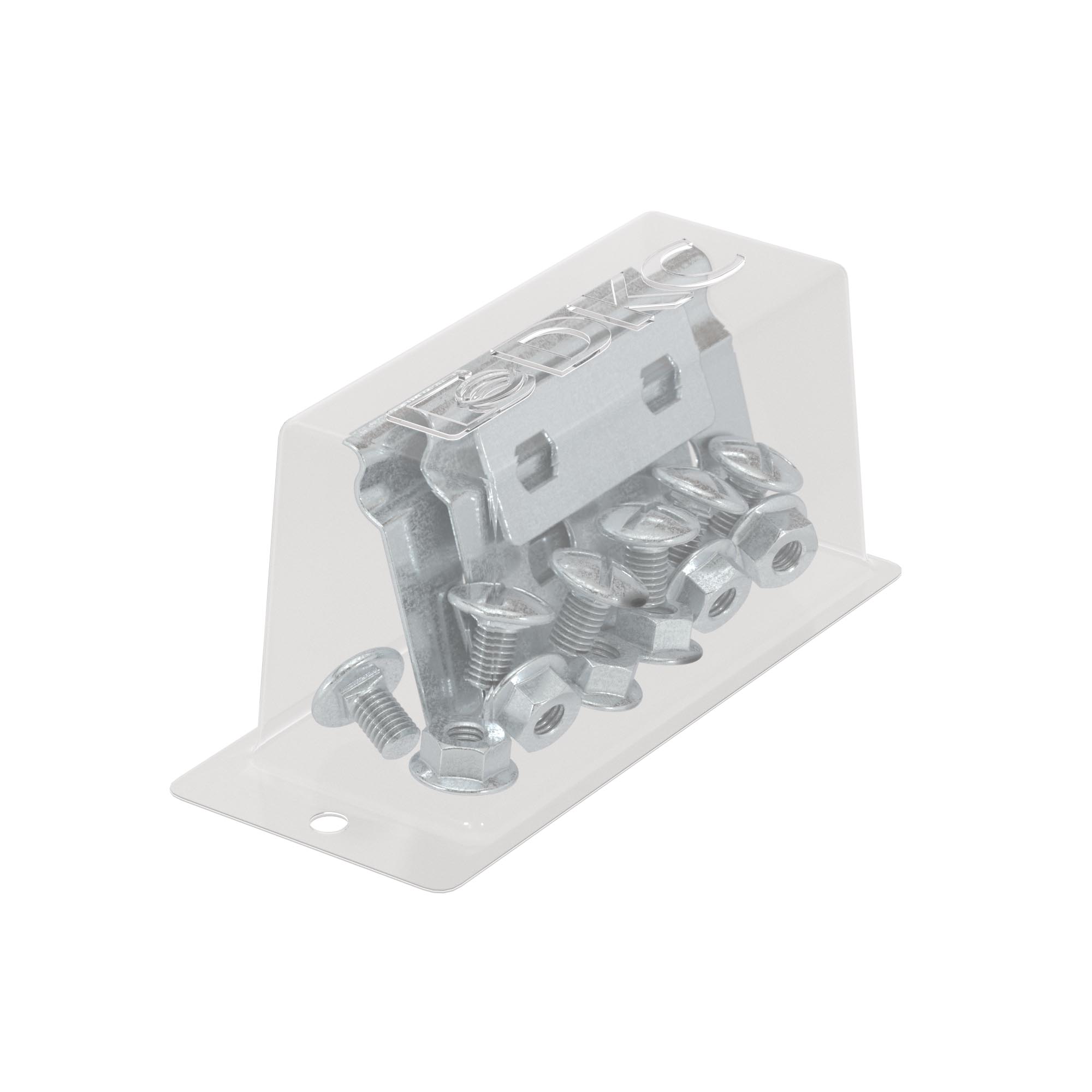

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 80 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Характеристики изделия

Модель/исполнение .......... С соединит. разъемом в комплекте
Защитное покрытие поверхности .......... Цинк-ламельное покрытие
Толщина материала, мм .......... 0.8
Отклонение (угол) .......... 90°
Перфорированная боковая стенка .......... Да
Вид/ марка материала .......... Сталь
Материал .......... Сталь
Перфорация в основании для монтажа .......... Да
Внутр. радиус, мм .......... 100
Ширина кабельного лотка, мм .......... 80
Высота кабельного лотка, мм .......... 80
Изменение направления .......... Вертикально восходящий (внутренний)
Подходит для обеспеч. целостности цепи (огнестойкость) .......... Да
С крышкой .......... Нет
Исполнение изгиба .......... Плавный изгиб
